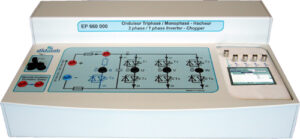

Hacheur 1 à 4 quadrants, Onduleur monophasé, triphasé 1,5/3 kW
EP660000
Hacheur 1 à 4 quadrants, Onduleur monophasé & triphasé 1,5/3 kW.Montage réalisable:
• Hacheur série, réversible en tension, en courant, 4 quadrants, double imbriqué 0+E0/0?E0,
• Onduleur monophasé, pleine onde, MLI, triphasé, pleine onde, à commande décalée, MLI +/-E, +E/0/-E,U/F constant monophasé ou triphasé, redressement MLI,
• Puissance de fonctionnement 1,5/3 kW.Toutes les commandes hacheurs, onduleurs monophasés, triphasés sont disponibles en mode MLI intersectives ou à vecteurs d’état (spatial).
Il est intègre des sondes de courant dans chaque branche et est équipé d’un haut niveau de sécurité (protection électronique contre les courts-circuits, rupture d’excitation, verrouillage de la tension de sortie…)
Les sondes de courant et de tension sont intégrées dans les branches du montage de puissance et permettent une visualisation aisée et sécurisée de ces variables sur l’écran du module ou sur oscilloscope via 4 BNC.
En option, deux modules logiciels sont proposés :
étude de la commande d’asservissement sur moteurs AC ou DC
Module de prototypage rapide sous Scilab/Xcos. -

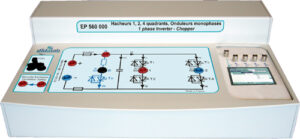

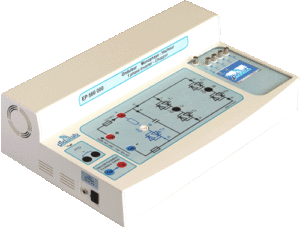

Onduleur monophasé, hacheur 1, 2, 4 quadrants, 1,5/3 kW
EP560000
Hacheur 1 à 4 Q, onduleur monophasé 1,5/3 kW.Montage réalisable:
• série, réversible en courant, en tension, 4 quadrants, onduleur pleine onde, MLI +/-E, +/0/-E, U/F constant.
• Onduleur monophasé, pleine onde, MLI.
• Puissance de fonctionnement 1,5/3 kW.Il est intègre des sondes de courant dans chaque branche et est équipé d’un haut niveau de sécurité (protection électronique contre les courts-circuits, rupture d’excitation, verrouillage de la tension de sortie…)
Les sondes de courant et de tension sont intégrées dans les branches du montage de puissance et permettent une visualisation aisée et sécurisée de ces variables sur l’écran du module ou sur oscilloscope via 4 BNC.
En option, deux modules logiciels sont proposés :
étude de la commande d’asservissement sur moteurs AC ou DC
Module de prototypage rapide sous Scilab/Xcos?. -

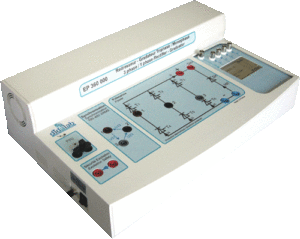

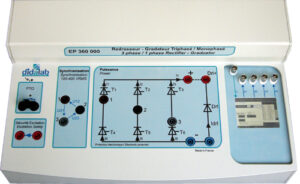

Pont de graëtz à thyristors, monophasé, triphasé, commandé, non commandé, gradateur, onduleur assisté 1,5/3 kW
EP360000
Pont de Graëtz monophasé triphasé, gradateur, onduleur assisté 1,5/3 kW.Montage réalisable:
• Redresseurs triphasé / monophasés : à diodes, Mixte symétrique / asymétrique, Tout thyristor,
• Gradateur triphasé / monophasé, mixte / tout thyristor,
• Onduleur assisté.
• Gradateur aval.Il est intègre des sondes de courant dans chaque branche et est équipé d’un haut niveau de sécurité (protection électronique contre les courts-circuits, rupture d’excitation, verrouillage de la tension de sortie…)
Les sondes de courant et de tension sont intégrées dans les branches du montage de puissance et permettent une visualisation aisée et sécurisée de ces variables sur l’écran du module ou sur oscilloscope via 4 BNC.
En option, deux modules logiciels sont proposés :
étude de la commande d’asservissement sur moteurs AC ou DC
Module de prototypage rapide sous Scilab/Xcos.
