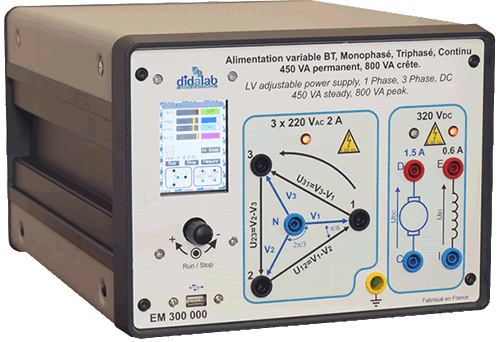

Alimentation BT 450 VA, Monophasée, Triphasée, Continue
EM300000
Alimentation BT spécialement conçue pour faire des TPS sur tous type de ponts d’électronique de puissance (redresseurs monophasé, triphasés, hacheurs, onduleurs monophasé triphasés.
Caractéristiques techniques :
• Alimentation monophasée sur prise 240 VAC 16 A,
• Tensions de sortie alternative 3 phases + neutre 240 VAC 2 A ou continue 320 VDC 1.5A (par PD3),
• Face avant richement sérigraphiée,
• Puissance permanente 450 VA, puissance crête 800 VA,
• Mesures intégrées : tensions, courants, puissance active, réactive, déphasage…
• Protection électronique tension, courant, température (composants & transformateurs).
Accéder à la page de spécifications d’un laboratoire d’électronique de puissance & électrotechnique BT 300W niveau III à IV ou V à VII CITE 2011,
» Cliquez ici «
Documents disponibles
Produits associés et complémentaires
Etude de :
Redresseurs monophasés :
• A diodes,
• Mixte symétrique, asymétrique,
• Tout thyristor,
• Onduleur assisté.
Redresseurs triphasés :
• A diodes,
• Mixte,
• Tout thyristor.
• Onduleur assisté,
Important :
L’EP130 est conçu pour fonctionner en BT (Basse Tension 3 x 240 VAC Max).
Il est spécialement étudié pour être utilisé en TP, il peut aussi être utilisé en illustration de court (via PC + vidéo projecteur).
En option, deux modules logiciels sont proposés :
étude de la commande d’asservissement sur moteurs AC ou DC
Module de prototypage rapide sous Scilab/Xcos.

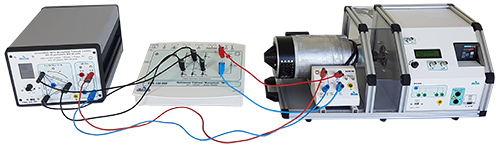

Le banc de charge BICMAC-310 est spécialement conçu pour l’étude de :
• L’ELECTROTECHNIQUE,
• L’ELECTRONIQUE DE PUISSANCE,
• L’AUTOMATIQUE, (asservissement de vitesse, position, création de nouveaux correcteurs
Il fonctionne, conformément à la norme BT « Basse Tension », 170 VDC et 240 VAC ?.
Etude de :
Hacheurs série et réversibles :
• Série
• Réversible en tension
• Réversible en courant
• Quatre quadrants
• Série double imbriqué (+E/0/?E)
Onduleurs monophasés :
• Pleine onde à commande décalée,
• A fréquence variable M.L.I. +E/-E et +E/0/-E,
• A rapport U/F constant.
Onduleurs triphasés :
• Pleine onde à commande décalée,
• A fréquence variable M.L.I. +E/-E et +E/0/-E,
• A rapport U/F constant.
Important :
L’EP230 est conçu pour fonctionner en BT (Basse Tension 340 VDc Max).
Il est spécialement étudié pour être utilisé en TP, il peut aussi être utilisé en illustration de court (via PC + vidéo projecteur).
En option, deux modules logiciels sont proposés :
étude de la commande d’asservissement sur moteurs AC ou DC
Module de prototypage rapide sous Scilab/Xcos.

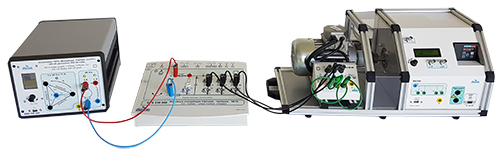

Etude de :
Gradateur amont monophasé :
• A angle de phase,
Gradateur amont triphasé :
• A angle de phase avec neutre,
• A angle de phase sans neutre,
Commande externe +/-10VDC.
Etude de :
Hacheurs série et réversibles :
• Série
• Réversible en tension
• Réversible en courant
• Quatre quadrants
• Série double imbriqué (+E/0/?E)
Onduleurs monophasés :
• Pleine onde à commande décalée,
• A fréquence variable M.L.I. +E/-E et +E/0/-E,
• A rapport U/F constant.
Important :
L’EP210 est conçu pour fonctionner en BT (Basse Tension 340 VDC Max).
Il est spécialement étudié pour être utilisé en TP, il peut aussi être utilisé en illustration de court (via PC + vidéo projecteur).
En option, deux modules logiciels sont proposés :
étude de la commande d’asservissement sur moteurs AC ou DC
Module de prototypage rapide sous Scilab/Xcos.
