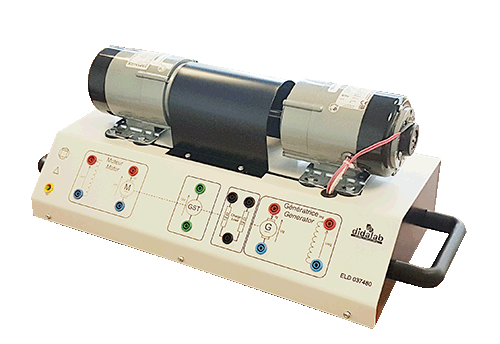

Banc de charge machine Courant continu 120 W (Réf – ELD037480)
Groupe de charge 120 W à moteur CC, génératrice de charge 120 W à excitation séparée.
Caractéristiques :
Tension nominale de fonctionnement : 24 Vdc,
Courant nominal : 5A, max 6,4 A,
Vitesse à courant nominal : 3100 tr/min,
Puissance mécanique 95 W,
Excitation séparée, courant : 900 mA
Documents disponibles
Produits associés et complémentaires
Module d’étude d’un hacheur 2 quadrants 30 V 5A, hacheur dévolteur et survolteur. Il permet d’étudier les principes d’entraînement et de freinage par récupération d’énergie.
EPS210000
Hacheur Onduleur Monophasé Didactisé TBTS 150/300 W.
Montage réalisable:
Hacheurs série et réversibles : Série, Réversible en tension, Réversible en courant, Quatre quadrants, Série double imbriqué (+E/0/?E)
Onduleurs monophasés : Pleine onde à commande décalée, A fréquence variable M.L.I. +E/-E et +E/0/-E, A rapport U/F constant.
Important :
L’EPS210 est conçu pour fonctionner en TBTS (Très Basse Tension de Sécurité), ceci présente l’avantage de permettre son utilisation sans avoir recours à une installation électrotechnique coûteuse.
Il est spécialement étudié pour être utilisé en TP, il peut aussi être utilisé en illustration de court (via PC + vidéo projecteur).
En option, deux modules logiciels sont proposés :
étude de la commande d’asservissement sur moteurs AC ou DC
Module de prototypage rapide sous Scilab/Xcos.
EPS230000
Hacheurs/Onduleurs Monophasés/Triphasés Didactisé TBTS 150/300 W.
Montage réalisable:
Hacheurs série et réversibles :Série, Réversible en tension, Réversible en courant, Quatre quadrants, Série double imbriqué (+E/0/-E)
Onduleurs monophasés : Pleine onde à commande décalée, A fréquence variable M.L.I. +E/-E et +E/0/-E, A rapport U/F constant.
Onduleurs triphasés : Pleine onde à commande décalée, A fréquence variable M.L.I. +E/-E et +E/0/-E, A rapport U/F constant.
Important :
L’EPS210 est conçu pour fonctionner en TBTS (Très Basse Tension de Sécurité), ceci présente l’avantage de permettre son utilisation sans avoir recours à une installation électrotechnique coûteuse.
Il est spécialement étudié pour être utilisé en TP, il peut aussi être utilisé en illustration de court (via PC + vidéo projecteur).
En option, deux modules logiciels sont proposés :
étude de la commande d’asservissement sur moteurs AC ou DC
Module de prototypage rapide sous Scilab/Xcos.
Manuel d’utilisation du banc de charge 120 W à Excitation séparée.
