Banc de charge machines Courant Continu 30 W

Fonctionnalités & Caractéristiques techniques :

Mécaniques :
Diamètre = 40 mm,
Longueur = 65 mm,
Coussinets autolubrifiants,
Puissance mécanique max : 29,3 W,
Vitesse : 4812 tr/min à 25,5 mNm, 2750 tr/min à 102 mNm.

électriques :
Tension de fonctionnement 24 Vdc,
Puissance 12,85 W à rendement max : 76,5,
P max 60W à rendement 49%.
Un codeur 500 pts/trs avec sorties sur BNC permet la visualisation des canaux ChA et ChB.

Utilisation :
Le banc de charge est prévu pour charger les modules hacheur / redresseur de la gamme 30W via l’ensemble
Résistance/Self/Moteur afin d’avoir tout les type de charge R / RL / RLE.
Du plus, un guide de TP vous est proposé pour étudier en autonome le moteur CC
Exemple de TP:
• étude signaux d’un codeur en quadrature,
->Bilan énergie,
• caractérisation d’un moteur électrique « énergie électrique,énergie mécanique, rendement »
La vitesse peut être utilisée en vue de réaliser des TP de régulation.

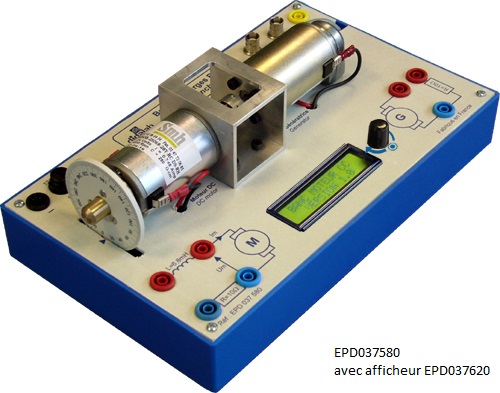

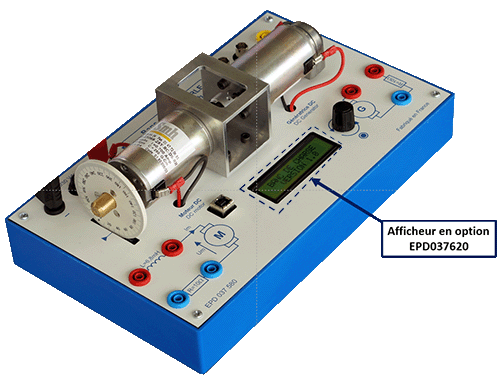

Nota: Le banc peut être équipé d’une option de mesure de vitesse (EPD037620).
Elle assure la mesure, l’affichage sur 2 lignes ASCII et une sortie analogique image de :
• Vitesse,
• Position,
• Courant, tension, puissance moyenne,
• Bilan énergétique.
