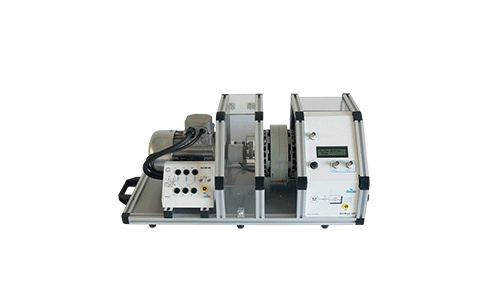

BICMAC, Banc Instrumenté de Charge Machines Alternatives & Continues (Ref : EL310000)
Le banc de charge BICMAC-310 est spécialement conçu pour l’étude de :
• L’ELECTROTECHNIQUE,
• L’ELECTRONIQUE DE PUISSANCE,
• L’AUTOMATIQUE, (asservissement de vitesse, position, création de nouveaux correcteurs
Il fonctionne, conformément à la norme BT « Basse Tension », 170 VDC et 240 VAC ?.
Caractéristiques techniques :
Il fonctionne, conformément à la norme BT « Basse Tension », 170 VDC et 240 VAC ?.

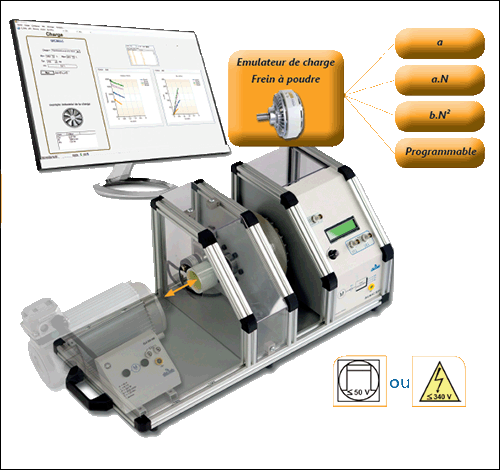

De nombreuses configurations sont disponibles aussi bien sur le type de Machines tournantes (Triphasée, Continue, Brushless) que sur le type de charge et d’instrumentation (Frein à poudre magnétique).
En fonction de la charge choisie, celle-ci est programmable suivant plusieurs modes (constante, fonction de la vitesse, carré de la vitesse).
Pour plus d’informations, consultez la documentation détaillée.
Accéder à la page de spécifications d’un laboratoire d’électronique de puissance & électrotechnique BT 300W niveau III à IV ou V à VII CITE 2011,
» Cliquez ici «
Documents disponibles
Produits associés et complémentaires
Etude de :
Gradateur amont monophasé :
• A angle de phase,
Gradateur amont triphasé :
• A angle de phase avec neutre,
• A angle de phase sans neutre,
Commande externe +/-10VDC.
Réf : EL303000
Moteur BT triphasé asynchrone à cage étoile triangle
• Puissance utile nominale 370 W
• Tensions nominales 240/400V
• Courants nominaux : 2.1A / 1.2 A,
Avec nécessaire de montage sur banc BICMAC EL300000
Etude de :
Hacheurs série et réversibles :
• Série
• Réversible en tension
• Réversible en courant
• Quatre quadrants
• Série double imbriqué (+E/0/?E)
Onduleurs monophasés :
• Pleine onde à commande décalée,
• A fréquence variable M.L.I. +E/-E et +E/0/-E,
• A rapport U/F constant.
Important :
L’EP210 est conçu pour fonctionner en BT (Basse Tension 340 VDC Max).
Il est spécialement étudié pour être utilisé en TP, il peut aussi être utilisé en illustration de court (via PC + vidéo projecteur).
En option, deux modules logiciels sont proposés :
étude de la commande d’asservissement sur moteurs AC ou DC
Module de prototypage rapide sous Scilab/Xcos.
Etude de :
Redresseurs monophasés :
• A diodes,
• Mixte symétrique, asymétrique,
• Tout thyristor,
• Onduleur assisté.
Redresseurs triphasés :
• A diodes,
• Mixte,
• Tout thyristor.
• Onduleur assisté,
Important :
L’EP130 est conçu pour fonctionner en BT (Basse Tension 3 x 240 VAC Max).
Il est spécialement étudié pour être utilisé en TP, il peut aussi être utilisé en illustration de court (via PC + vidéo projecteur).
En option, deux modules logiciels sont proposés :
étude de la commande d’asservissement sur moteurs AC ou DC
Module de prototypage rapide sous Scilab/Xcos.
réf : EL302000
Moteur Courant Continu à excitation permanente :
• Puissance utile 300W,
• Tension nominale : 170 Vdc
• Courant nominal : 2 A.
Etude de :
Hacheurs série et réversibles :
• Série
• Réversible en tension
• Réversible en courant
• Quatre quadrants
• Série double imbriqué (+E/0/?E)
Onduleurs monophasés :
• Pleine onde à commande décalée,
• A fréquence variable M.L.I. +E/-E et +E/0/-E,
• A rapport U/F constant.
Onduleurs triphasés :
• Pleine onde à commande décalée,
• A fréquence variable M.L.I. +E/-E et +E/0/-E,
• A rapport U/F constant.
Important :
L’EP230 est conçu pour fonctionner en BT (Basse Tension 340 VDc Max).
Il est spécialement étudié pour être utilisé en TP, il peut aussi être utilisé en illustration de court (via PC + vidéo projecteur).
En option, deux modules logiciels sont proposés :
étude de la commande d’asservissement sur moteurs AC ou DC
Module de prototypage rapide sous Scilab/Xcos.
