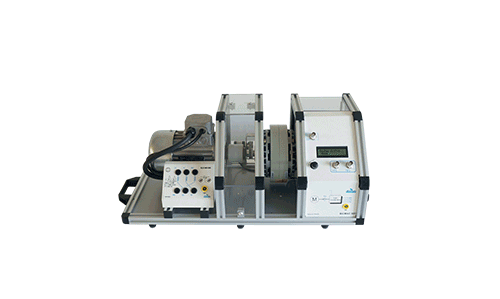

BICMAC-S, Banc Instrumenté de Charge Machines TBTS Alternatives & Continues (Réf : ELS310000)
Le banc de charge BICMAC• S310 est spécialement conçu pour l’étude de :
• L’ELECTROTECHNIQUE,
• L’ELECTRONIQUE DE PUISSANCE,
• L’AUTOMATIQUE, (asservissement de vitesse, position, création de nouveaux correcteurs
Il fonctionne, conformément à la norme TBTS • Très Basse Tension de Sécurité, 48 VDC et 24 VAC ?, à des tensions évitant d’avoir recours à des tables d’alimentations électrotechniques complexes et co?teuses.
Caractéristiques techniques :
Le BICMAC S300 fonctionne, conformément à la norme TBTS • Très Basse Tension de Sécurité, 48 VDC et 24 VAC ?, à des tensions évitant d’avoir recours à des tables d’alimentations électrotechniques complexes et co?teuses.

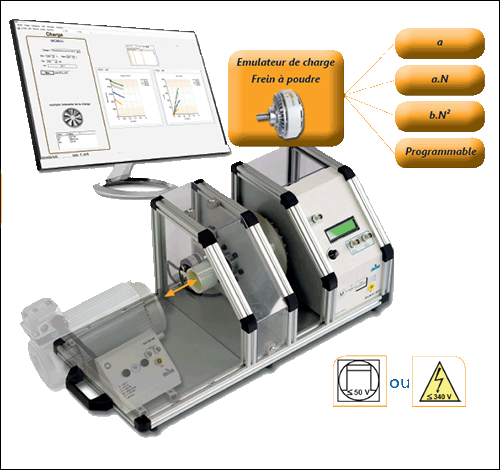

Plusieurs configurations d’expérimentation sont disponibles ( moteurs : triphasé asynchrone, Courant Continu, Brushless..), la charge est à frein à poudre.
Une carte de commande et son alimentation assure la génartion de charge et l’acquisition des résultats. (charge constante, fonction de la vitesse, carré de la vitesse).
Pour plus d’informations, consultez la documentation détaillée.
Accéder à la page de spécifications d’un laboratoire d’électronique de puissance & électrotechnique BT 300W niveau III à IV ou V à VII CITE 2011,
» Cliquez ici «
Documents disponibles
Produits associés et complémentaires
EPS130000
Pont redresseur Monophasé/Triphasé Didactisé TBTS 150/300 W.
Montage réalisable:
Redresseurs monophasés : A diodes, Mixte symétrique/asymétrique, Tout thyristor, Onduleur assisté.
Redresseurs triphasés : A diodes, Mixte, Tout thyristor, Onduleur assisté.
Important :
L’EPS130 est conçu pour fonctionner en TBTS (Très Basse Tension de Sécurité), ceci présente l’avantage de permettre son utilisation sans avoir recours à une installation électrotechnique coûteuse.
Il est spécialement étudié pour être utilisé en TP, il peut aussi être utilisé en illustration de court (via PC + vidéo projecteur).
En option, deux modules logiciels sont proposés :
étude de la commande d’asservissement sur moteurs AC ou DC
Module de prototypage rapide sous Scilab/Xcos.
Moteur TBTS à courant continu 48 VDC,
• Courant nominal 6,7 A,
• Vitesse 2.000 tr/min,
• Rendement 77%
Moteur TBTS triphasé asynchrone à cage étoile triangle
• Puissance absorbée nominale 300 W
• Tensions nominales 24/42V
• Courants nominaux : 11,5 A / 6,6 A,
Avec nécessaire de montage sur banc BICMAC ELS300000
EPS120000
Gradateur Monophasé/Triphasé Didactisé TBTS 150/300W.
Montage réalisable:
Gradateur amont monophasé : A angle de phase, A train d’onde,
Gradateur amont triphasé : A angle de phase avec/sans neutre, A train d’onde.
Commande externe :
Par montage électronique +/-10 Vdc.
Important :
L’EPS120 est conçu pour fonctionner en TBTS (Très Basse Tension de Sécurité), ceci présente l’avantage de permettre son utilisation sans avoir recours à une installation électrotechnique coûteuse.
Il est spécialement étudié pour être utilisé en TP, il peut aussi être utilisé en illustration de court (via PC + vidéo projecteur).
EPS210000
Hacheur Onduleur Monophasé Didactisé TBTS 150/300 W.
Montage réalisable:
Hacheurs série et réversibles : Série, Réversible en tension, Réversible en courant, Quatre quadrants, Série double imbriqué (+E/0/?E)
Onduleurs monophasés : Pleine onde à commande décalée, A fréquence variable M.L.I. +E/-E et +E/0/-E, A rapport U/F constant.
Important :
L’EPS210 est conçu pour fonctionner en TBTS (Très Basse Tension de Sécurité), ceci présente l’avantage de permettre son utilisation sans avoir recours à une installation électrotechnique coûteuse.
Il est spécialement étudié pour être utilisé en TP, il peut aussi être utilisé en illustration de court (via PC + vidéo projecteur).
En option, deux modules logiciels sont proposés :
étude de la commande d’asservissement sur moteurs AC ou DC
Module de prototypage rapide sous Scilab/Xcos.
EMS300000
Alimentation TBTS spécialement conçue pour faire des TPS sur tous type de ponts d’électronique de puissance (redresseurs monophasé, triphasés, hacheurs, onduleurs monophasé triphasés.
Sa conception spécifiquement TBTS évite d’avoir recours à des systèmes de protection et de mesure couteux.
EPS230000
Hacheurs/Onduleurs Monophasés/Triphasés Didactisé TBTS 150/300 W.
Montage réalisable:
Hacheurs série et réversibles :Série, Réversible en tension, Réversible en courant, Quatre quadrants, Série double imbriqué (+E/0/-E)
Onduleurs monophasés : Pleine onde à commande décalée, A fréquence variable M.L.I. +E/-E et +E/0/-E, A rapport U/F constant.
Onduleurs triphasés : Pleine onde à commande décalée, A fréquence variable M.L.I. +E/-E et +E/0/-E, A rapport U/F constant.
Important :
L’EPS210 est conçu pour fonctionner en TBTS (Très Basse Tension de Sécurité), ceci présente l’avantage de permettre son utilisation sans avoir recours à une installation électrotechnique coûteuse.
Il est spécialement étudié pour être utilisé en TP, il peut aussi être utilisé en illustration de court (via PC + vidéo projecteur).
En option, deux modules logiciels sont proposés :
étude de la commande d’asservissement sur moteurs AC ou DC
Module de prototypage rapide sous Scilab/Xcos.
Moteur TBTS à courant continu 48 VDC,
• Courant nominal 7.2 A,excitation 1.4 A
• Vitesse 2.000 tr/min,Couple 1.87 Nm
• Puissance utile : 247 W,
• Rendement 65%
Moteur Brushless Très Basse Tension de Sécurité
• Puissance nominal 300 W,
• Brushless sinusoïdale 23 V ou trapézoïdale DC 35 V,
• Courant nominaux : 7,9 AC, 9,7 DC,
• Vitesse 2000 tr/min,
• Couple nominal 1.5 Nm.
