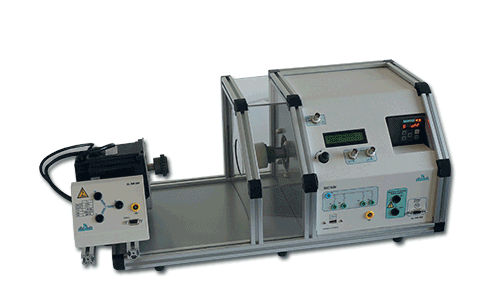

BICSIN, Banc Instrumenté de Charge et émulation de Systèmes Industriels Numériques
EL320000
Le banc de charge BICSIN, permet de réaliser un très large spectre de Travaux Pratiques .

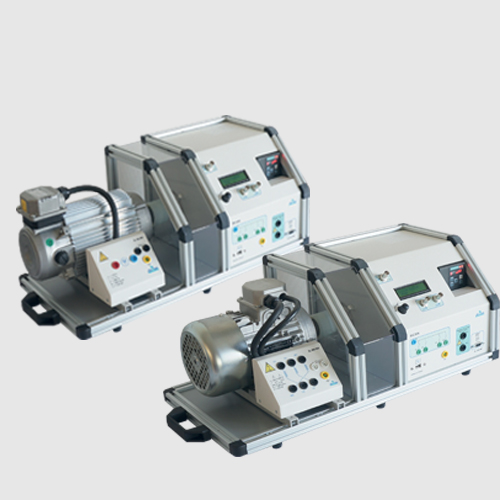

• Etude des différents moteurs, AC, DC, Brushless,
• Réaliser des TPs d’électronique de puissance,
• Réaliser des TPs d’automatique linéaire non linéaire sur différents types de moteurs,
• Créer de nouveaux correcteurs en automatique (sous Dscil, Scilab/Xcos)
• Réaliser des TPs de gestion d’automatismes industriels émulés avec visualisation 3D du process.
L’ensemble d’expérimentation est basé sur un ensemble : API + Variateur SINAMICS V90 et son IHM KTP700 le tout piloté sous TIA PORTAL développé par la société Siemens.
Caractéristiques techniques :.

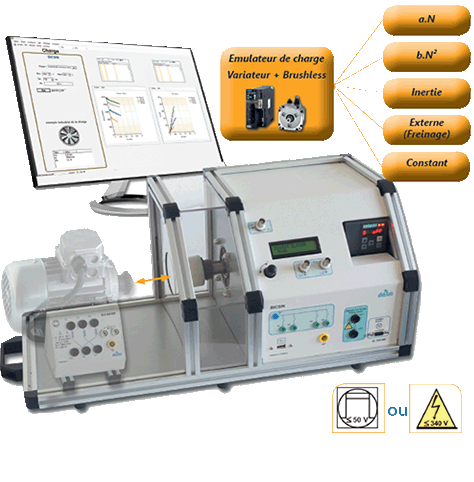

Le banc de charge BICSIN, est spécialement conçu pour étudier :
• La commande d’un moteur Brushless en commande en courant/couple, commande en tension/vitesse, position,
• L’asservissement de vitesse et position d’un moteur Brushless par variateur industriel,
• La création d’un programme de gestion d’un système émulé (axe asservi, système de taraudage, vissage, barrière de parking, d’autoroute..) géré par un ensemble d’organes industriels (variateur, Automate Programmable, IHM).
Il est tout particulièrement adapté pour former des étudiants à la mise en œuvre des variateurs industriels en autonomie ou sous contrôle d’un automate programmable industriel et de son IHM.
A titre d’exemple, cet ensemble fait parti de la gamme SIEMENS : SINAMICS V90, API S7 1200 et son IHM KTP700 sous environnement TIA PORTAL
