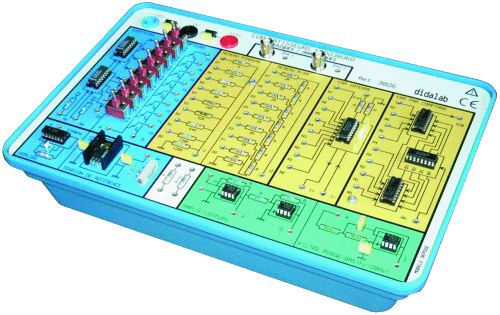

Module d’étude des conversions Numériques Analogiques
EDD038060
Module d’étude des conversions Numériques Analogiques 8 bits .
- Conversion à résistances pondérées,
- Conversion à réseau R2R,
- Conversion par comptage,
- Conversion par circuit intégré DAC0800.
Caractéristiques techniques :
étude des montages :
- CNA à résistances pondérées (8 bits),
- CNA à réseau R/2R (8 bits),
- CNA par comptage (8 bits), Compteur 8 bits associé à 2 comparateurs 4 bits permet la conversion d’une valeur numérique en rapport cyclique d’une tension rectangulaire,
- CNA intégré (8 bits),
Fonctions de service pour l’étude des CNA :
- Horloge F = 50 kHz,
- 8 afficheurs d’états logiques par interrupteurs à contact repos /travail,
- Régulateur intégré à tension de sortie réglable par potentiomètre multitours,
- Conversion courant / tension et amplificateur inverseur à amplificateur opérationnel.
Alimentation externe : +/-15V (réf. PMM 062 180)
Pour accéder à la page de spécifications d’un laboratoire d?électronique analogique niveau III à IV ou V à VII CITE 2011,
» Cliquez ici «
Documents disponibles
Produits associés et complémentaires
Module d’étude des conversions Analogiques Numériques
EDD038100
Module d’étude des conversions Analogiques Numériques.
- échantillonneur bloqueur,
- Convertisseur simple ou double rampe,
- Convertisseurs par comptage,
- Convertisseur intégré.
Alimentation symétrique ? 15 V – 1 A (Réf : PMM062180)
Alimentation symétrique multitensions • 30 Watts
+/-15V (Aj. +/-10 à +/-15V) 1 A
Manuel d’utilisation du module Convertisseur Numérique Analogique (Ref – EDD038060_Man)
Manuel d’utilisation du module Convertisseur Numérique Analogique :
• Description matérielle,
• Travaux Pratiques,
• rappels théoriques.
