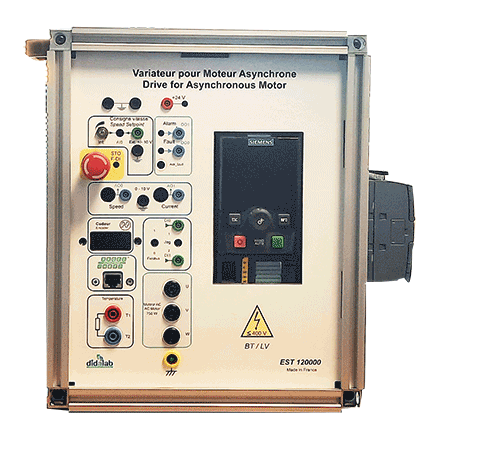

Cube-Elec 300, Automate et Variateur industriel didactisé pour moteur Asynchrone
EST120000
Compact et modulaire, Cube-Elec 300 permet de mettre en œuvre une chaîne complète de commande d’automatisme. Le cube est composé d’une IHM, d’un automate et d’un variateur pour commande d’un moteur Asynchrone.
Caractéristiques techniques :
Cube-Elec est composé de :
• 1 face IHM type KTP 700, Pupitre opérateur 7’’graphique, couleur KTP700, Fonction WEB Serveur permettant la connexion de plusieurs PC simultanément
• 1 face Variateur type SIMATICS G120C 0.55 kW avec terminal graphique intégré sans Filtre pour moteur asynchrone
• 1 face API SIMATIC S7 1200
Le Cube-Elec 300 existe également avec un variateur V90 pour moteur Brushless, ref EST110000.
Sujets Etudiés:
• Câblage Profinet
• Programmation WinCC
• Gestion Web Serveur
• Prise en main de TIA Portal
• Programmation automate
• Configuration
• Paramétrage
Documents disponibles
Produits associés et complémentaires
EST110000
Compact et modulaire, Cube-Elec 300 permet de mettre en œuvre une chaîne complète de commande d’automatisme. Le cube est composé d’une IHM, d’un automate et d’un variateur pour commande d’un moteur Brushless
Réf : EL303000
Moteur BT triphasé asynchrone à cage étoile triangle
• Puissance utile nominale 370 W
• Tensions nominales 240/400V
• Courants nominaux : 2.1A / 1.2 A,
Avec nécessaire de montage sur banc BICMAC EL300000
