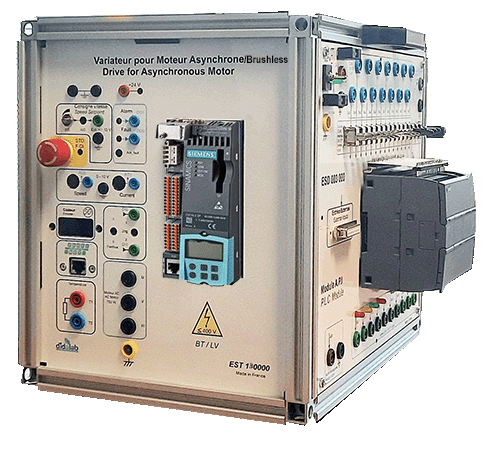

Cube-Elec 300, Automate et Variateur industriel didactisé pour moteur Asynchrone et Brushless
EST130000
Compact et modulaire, Cube-Elec 300 permet de mettre en œuvre une chaîne complète de commande d’automatisme. Le cube est composé d’une IHM, d’un automate et d’un variateur pour commande d’un moteur Asynchrone ou Brushless
Caractéristiques techniques :
Cube-Elec est composé de :
• 1 face IHM type KTP 700, Pupitre opérateur 7’’graphique, couleur KTP700, Fonction WEB Serveur permettant la connexion de plusieurs PC simultanément
• 1 face Variateur type SIMATICS S120 0.55 kW pour moteur asynchrone et Brushless
• 1 face API SIMATIC S7 1200
Le Cube-Elec 300 existe également avec un variateur V90 pour moteur Brushless, ref EST110000.
Sujets Etudiés:
• Câblage Profinet
• Programmation WinCC
• Gestion Web Serveur
• Prise en main de TIA Portal
• Programmation automate
• Configuration
• Paramétrage
Documents disponibles
Produits associés et complémentaires
ESD003000
API Siemens S7-1200 didactisé.
• Version de base : 24 E/S (14 entrées, 10 sorties TOR 24 VDC), 1 entrée et une sortie analogique,
• Logiciel de programmation graphique GEMMA, Grafect, Ladder,
• Il se présente sur platine à poser sur table, alimentation TBT, raccordements par cordons de 4 mm double puits
• Livré avec CDROM incluant le logiciel de pilotage,programmation avec schéma à contacts.
Option :
• Module de connexion réseau mini-switch 4 ports Profinet, IHM graphique couleur.
Moteur Brushless basse Tension AC/DC
• Puissance nominale 300 W
• Vitesse nominale 2000 tr/min
• Nombre de pôles 8
• Courants nominaux, 0,85 AC, 1,2 DC
Réf : EL303000
Moteur BT triphasé asynchrone à cage étoile triangle
• Puissance utile nominale 370 W
• Tensions nominales 240/400V
• Courants nominaux : 2.1A / 1.2 A,
Avec nécessaire de montage sur banc BICMAC EL300000
EL320000
Le banc de charge BICSIN, permet de réaliser un très large spectre de Travaux Pratiques .
• Etude des différents moteurs, AC, DC, Brushless,
• Réaliser des TPs d’électronique de puissance,
• Réaliser des TPs d’automatique linéaire non linéaire sur différents types de moteurs,
• Créer de nouveaux correcteurs en automatique (sous Dscil, Scilab/Xcos)
• Réaliser des TPs de gestion d’automatismes industriels émulés avec visualisation 3D du process.
L’ensemble d’expérimentation est basé sur un ensemble : API + Variateur SINAMICS V90 et son IHM KTP700 le tout piloté sous TIA PORTAL développé par la société Siemens.
