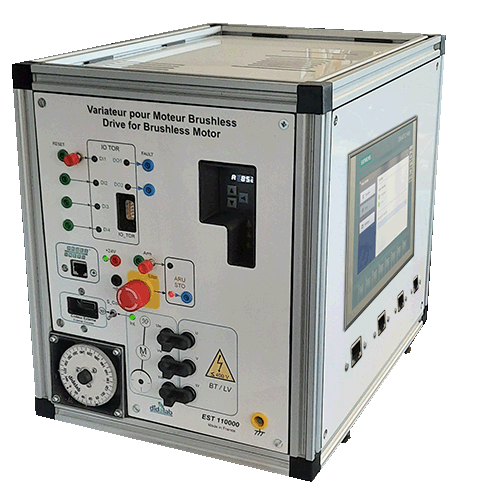

Cube-Elec 300, Automate et variateur industriel didactisé pour moteur Brushless
EST110000
Compact et modulaire, Cube-Elec 300 permet de mettre en œuvre une chaîne complète de commande d’automatisme. Le cube est composé d’une IHM, d’un automate et d’un variateur pour commande d’un moteur Brushless
Caractéristiques techniques :
Cube-Elec est composé de :
• 1 face IHM type KTP 700, Pupitre opérateur 7’’graphique, couleur KTP700, Fonction WEB Serveur permettant la connexion de plusieurs PC simultanément

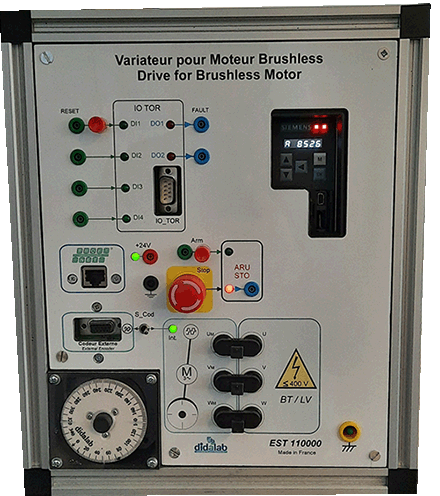

• 1 face Variateur type SIMATICS V90 pour moteur brushless
• 1 moteur brushless intégré

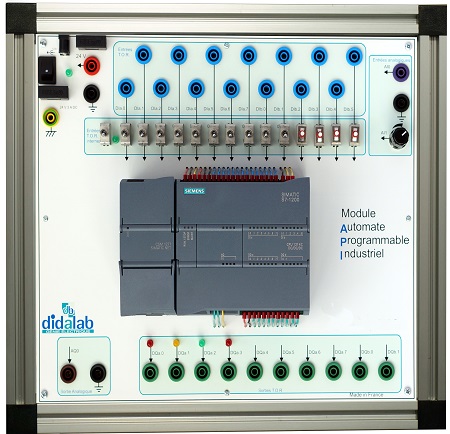

• 1 face API SIMATIC S7 1200
Le Cube-Elec 300 existe également avec un variateur G120C, pour moteur Asynchrone, ref EST120000.
Sujets Etudiés:
• Câblage Profinet
• Programmation WinCC
• Gestion Web Serveur
• Prise en main de TIA Portal
• Programmation automate
• Configuration
• Paramétrage
Documents disponibles
