Ensemble d’étude des Réseaux Locaux Industriels: BUS CAN
CAN01A
Ensemble d’étude des Réseaux Locaux Industriels appliqués à l’automobile.
Associé à une mère cible EID11000, EID210000 ou un PC, le module CAN, est un projet complet de développement de gestion d’un système de signalisation d’une voiture.
La programmation se fait en assembleur, C, C++, un noyau temps réel est disponible.
Caractéristiques techniques :

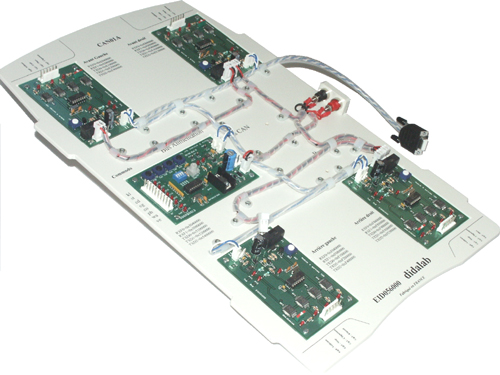

Le pack CAN 01 A est une option constituée d’un support en PVC sur lequel sont implantées les cartes CAN d’entrées sorties et leur bus.
Il est une option des packs EID110B (68HC12) et EID210B (68332).
Composition :
• Une carte industrielle (commercialisée par ATON SYSTEME), nécessaire avec la carte EID 210 00, elle réalise l’interface CAN,
• Une carte d’acquisition 8 entrées TOR (des microswitchs implantés sur les cartes permettent de simuler le commodo),
• Quatre cartes de 4 sorties TOR ( des LEDs implantées sur les cartes de sortie permettent de simuler et visualiser l?état des filaments des blocs optiques),
Cet ensemble place l’étudiant en situation de développeur, des travaux pratiques progressifs et complets avec solutions sont fournis avec l’équipement.
Documents disponibles
Produits associés et complémentaires
EID210000 Carte d’étude du microprocesseur microcontrôleur 68332 et ses périphériques.
(RS232, USB, SPI, I2C, parallèle, TPU, convertisseurs Analogiques Numériques et Numériques analogiques… )
Manuel de Travaux Pratiques, ces TP sont mis en oeuvre sur la base de la gestion d’un bus de signalisation de voiture par réseaux locaux industriels de terrain CAN.
Ils incluent :
• Des rappels théoriques (normes du réseau CAN…),
• 10 sujets de TP,
• Des solutions de réponses avec les programmes sources sur CDROM.
EID004000
Carte industrielle interface réseau CAN sur bus PC104, développée par ATON-SYSTEME.
Elle assure la gestion du réseau CAN à partie d’un système embarqué équipé d’un bus PC104.
EID110000
Carte d’étude du microprocesseur microcontrôleur 68HC12.
Elle inclut :
- Des entrées sorties analogiques et numériques,
- Port parallèle,
- Ports séries : USB, RS232, CAN, SPI,
- Convertisseurs analogiques numériques et numériques analogiques,
- Afficheurs LCD 16 caractères.
