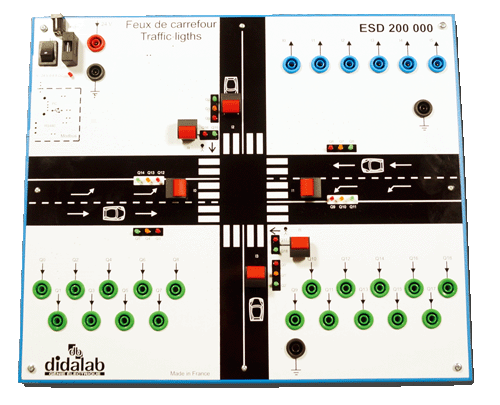

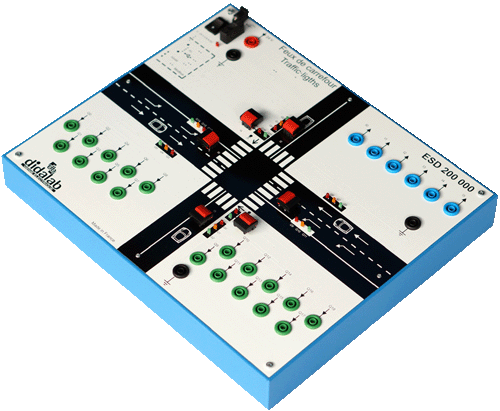

Feux de carrefour à commande par API
ESD200000
Partie opérative destinée à l’initiation des étudiants aux API.(Automate Programmables industriels).
Elle est utilisable avec de nombreux API (Twido, M340 Schneider, S71200 Siemens, CP1E Omron?).
Un manuel de travaux pratiques est fourni, il comprend des TP très progressifs (du clignotement tous feux oranges au fonctionnement complet des feux avec appels piétons et détection présence voiture sur les voies secondaires et tourne à gauche sur les voies principales).
Les connexions se font par cordons 4 mm double puits.
Caractéristiques techniques :
• Maquette à poser sur table,
• 25 Entrées Sorties TOR 5/24 VDC,
• Connexion par douilles 4 mm double puits.
Détails des E/S :
Sorties partie opérative (entrées API) :
• 4 Sorties simulation de présence voiture (par bouton pousoir)
• 2 Sorties simulation appel piéton (par bouton pousoir)
Entrées partie opérative (sorties API) :
• 19 Entrées LEDs (rouges, oranges, vertes),
Un manuel pédagogique est fourni, il intègre des TPs progressifs peremettant une utilisation de la partie opérative sur une large gamme d’API.
Pour accéder à la page de spécifications d’un laboratoire d’automatisme niveau III à IV ou V à VII CITE 2011,
» Cliquez ici «
Documents disponibles
Produits associés et complémentaires
ESD002000
API M340 didactisé.
• Connection des E/S TOR par douilles de 4 mm double puits et connecteur DB37 et DB25,
• CAN OPEN maître,
• Liaison Ethernet (non Web serveur),
• logiciels de programmation monoposte sur PC (LD, FBD, SFC, ST et IL).
ESD003000
API Siemens S7-1200 didactisé.
• Version de base : 24 E/S (14 entrées, 10 sorties TOR 24 VDC), 1 entrée et une sortie analogique,
• Logiciel de programmation graphique GEMMA, Grafect, Ladder,
• Il se présente sur platine à poser sur table, alimentation TBT, raccordements par cordons de 4 mm double puits
• Livré avec CDROM incluant le logiciel de pilotage,programmation avec schéma à contacts.
Option :
• Module de connexion réseau mini-switch 4 ports Profinet, IHM graphique couleur.
