Hacheur dévolteur 2 A à thyristor
PED020700

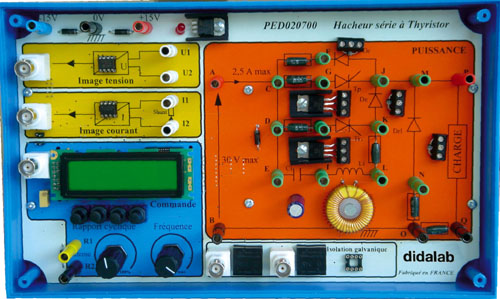

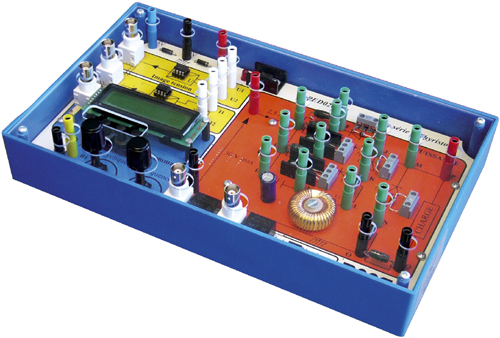

Module hacheur dévolteur 30 V, 2 A à thyristor.
Des shunts sont placés dans les branches afin de permettre la visualisation des courants.
Un micro contrôleur assure l’interface utilisateur et le réglage des paramètres (fréquence, rapport cyclique, fonctionnement en mode manuel ou automatique).
Fonctionnalités & Caractéristiques techniques :
Montage hacheur série à thyristor à circuit d’extinction,
Sonde de mesure de tension différentielle intégrée,
Sonde de mesure de courant intégrée,
Fonctionnalités du moniteur :
• Choix mode manuel ou automatique,
• Rapport cyclique variable de 1 à 99%,
• Fréquence variable,
• Fonctionnement sur charge R,
• Fonctionnement sur moteur.
