Loi des lentilles

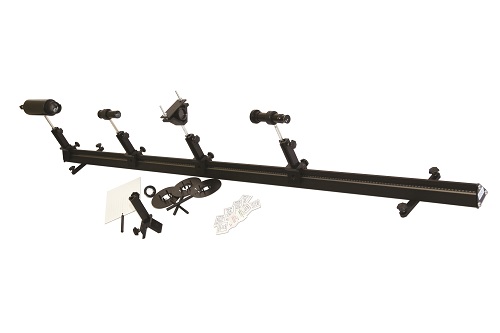

Cet ensemble optique complet vous permettra de mettre en œuvre les méthodes principales pour l?étude de la focométrie. Vous pourrez déterminer les distances focales ou les plans nodaux de lentilles convergentes, divergentes, de miroirs et de systèmes épais.
L’utilisation de systèmes optiques usuels comme les lunettes ou les collimateurs vous permettra de réaliser les différentes mesures et vous familiarisera avec la base des instruments d’optique que vous réutiliserez lors de prochaines expériences.

METHODE DE BESSEL

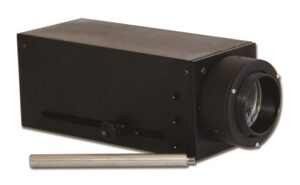

La méthode de Bessel permet de déterminer la distance focale d’un lentille mince convergente. Elle consiste à imposer une distance D entre un objet A (grâce par exemple une lettre apposée sur la lanterne) et un écran E et à rechercher les deux positions de la lentille qui donnent une image nette de A sur l?écran E. La différence entre ces deux positions représente la distance d. En mesurant les distances d et D on calcule la valeur de la distance focale de la lentille.

UTILISATION D’UNE LUNETTE A FRONTALE FIXE

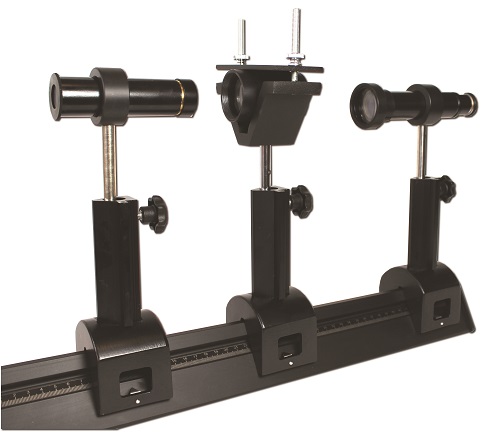

On règle la lunette de visée à l’infini (en regardant par exemple un objet lointain par la fenêtre) et le collimateur qui joue le rôle de l’objet à l’infini. A l’aide d’une lentille additionnelle (bonnette), qu?on accole à l’objectif, on transforme la lunette en viseur de frontale fixe égale à la focale de la bonnette. On place la lentille divergente devant le collimateur et on pointe successivement au viseur la lentille (qu?on marque par exemple avec un trait de feutre) et l’image de la mire par la lentille. On obtient grâce à ces deux pointés la distance focale de la lentille.

METHODE DE CORNU

On choisit deux lentilles à placer dans le système épais. On aligne sur le banc un collimateur réglé sur l’infini, le système épais à étudier et une lunette de visée. A l’aide d’une bonnette ajoutée sur la lunette, on va viser successivement 3 pointés: l’image du réticule, la face de sortie et la face d’entrée du système épais (repérées par deux marques distinctes sur les lentilles). On retourne le système épais et on recommence les 3 pointés: l’image du réticule, la face de sortie et la face d’entrée du système. En appliquant les relations de Newton (c?est-à-dire les formules de conjugaison avec origines aux foyers) on calcule la distance focale du système épais.

SUJETS ABORDES

> Méthode de Bessel
> Méthode d’autocollimation
> Méthode de Silbermann
> Méthode de Badal
> Méthode des points conjugués
> Utilisation d’une lunette à frontale fixe
> Méthode de Cornu

COMPOSITION
EXP200011 Loi des lentilles (BASE)

COMPOSITION
EXP200010 Loi des lentilles (COMPLET)
