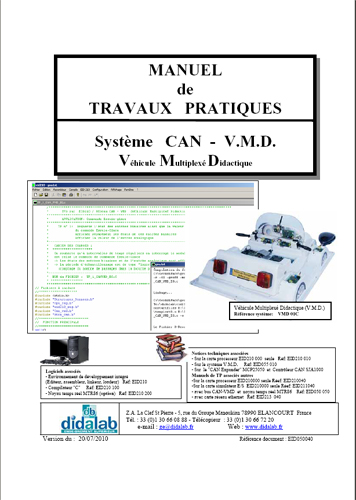

Manuel de Travaux Pratiques (sujets et comptes rendus), réseaux locaux industriels de terrain CAN (réf : EID050040)
Manuel de Travaux Pratiques, ces TP sont mis en oeuvre sur la base de la gestion d’un bus de signalisation de voiture par réseaux locaux industriels de terrain CAN.
Ils incluent :
• Des rappels théoriques (normes du réseau CAN…),
• 10 sujets de TP,
• Des solutions de réponses avec les programmes sources sur CDROM.
Sujets traités :
TP 1 • Faire commuter les lampes d’un bloc optique,
TP 2 • Acquérir l’état du commodo Feux,
TP 3 • Vérifier le fonctionnement d’un bloc optique,
TP 4 • Commander feux a partir du commodo feux,
TP 5 • Commander le moteur essuie glace,
TP 6 • Faire battre le balai d’essuie glace,
TP 7 • Réguler la vitesse du balai d’essuie glace,
TP 8 • Faire la commande du système essuie glace,
TP 9 • Ensemble des commandes au volant,
TP10 • Commandes au volant et interface conducteur.
Documents disponibles
Produits associés et complémentaires
VMD01C
Projet BUS CAN 2/2.
Le Véhicule Multiplexé Didactique est l’outil idéal pour mettre l’étudiant en situation de développeur en bureau d’étude.
Le système est composé d’un ordinateur de bord à base de micro-contrôleur 68332, une carte interface CAN industrielle, une carte CAN 8 entrées TOR et 4 cartes CAN 4 sorties de puissances, un ensemble pare-brise avec régulation de vitesse du moteur via réseau CAN, un noyau temps réel.
Un compilateur C et C++ et de nombreux travaux pratiques sont fournis avec le matériel.
VMD01B
Projet Bus CAN 1/2.
Le Véhicule Multiplexé Didactique est l’outil idéal pour mettre l’étudiant en situation de développeur en bureau d’étude.
Le système est composé d’un ordinateur de bord à base de micro-contrôleur 68332, une carte interface CAN industrielle, une carte CAN 8 entrées TOR et 4 cartes CAN 4 sorties de puissance.
Un compilateur C et C++ et de nombreux travaux pratiques sont fournis avec le matériel.
EID004000
Carte industrielle interface réseau CAN sur bus PC104, développée par ATON-SYSTEME.
Elle assure la gestion du réseau CAN à partie d’un système embarqué équipé d’un bus PC104.
EID050000
Carte d’extension 8 entrées Tout Ou Rien par bus Réseau Local Industriel CAN.
EID051000
Carte d’extension 4entrées/4sorties Tout Ou Rien par bus Réseau Local Industriel CAN.
4 sorties TOR de puissance 12 V 12 A.
4 entrées TOR status consommation de courant.
EID210000 Carte d’étude du microprocesseur microcontrôleur 68332 et ses périphériques.
(RS232, USB, SPI, I2C, parallèle, TPU, convertisseurs Analogiques Numériques et Numériques analogiques… )
EID005000
Carte d’extension clavier matricé afficheur graphique 128 x 64 monochrome.
Réalisation d’une IHM (Interface Homme Machine) :
Lecture d’un clavier, gestion d’une horloge, d’un afficheur graphique en mode graphique ou ASCII.
