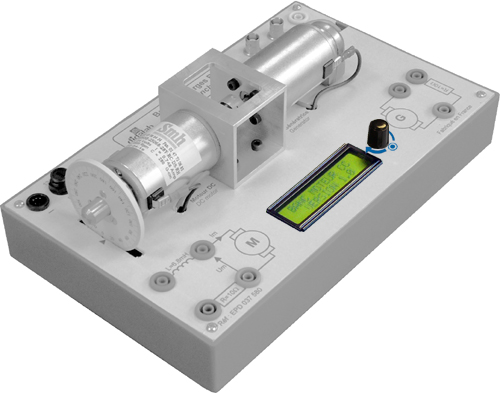

Module de mesure de vitesse
EPD037620
Module de mesure de vitesse, position, tension, courant.
Il s’implante sur les bancs de charge moteurs CC EPD037580.
Une sortie analogique +/10 Vdc sur douille 4mm paramètrable en mode vitesse ou position du groupe machines double puits, permet de réaliser des TPs d’inititaion à la régulation.
Bilan énergie, caractérisation d’un moteur électrique « énergie électrique,énergie mécanique, rendement »
Fonctionnalités & Caractéristiques techniques :
Mesure de vitesse par codeur optique 500 pts/trs (monté sur génératrice EPD037580),
Affichage sur 2 lignes 16 caratères ASCII,
IHM par menu déroulant et potentiomètre numérique,
Choix de mesures :
• Vitesse,
• Position,
• Courant moyen,
• Tension moyenne,
• Puissance moyenne,
• Bilan énergétique.
Gain de la sortie analogique ajustable (1 V par pas de 500 tr/min),
Alimentation externe (via module EPD037580).
