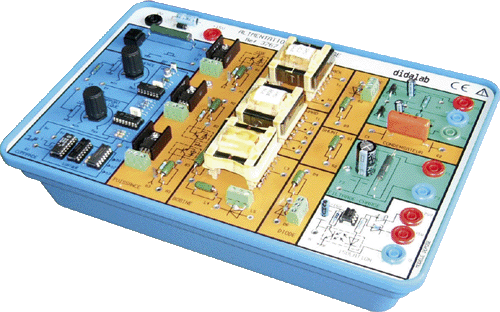

Module d’étude des alimentations à découpage
PED037670
Module alimentations à découpage.
Il permet l’étude des fonctions :
- Alimentation Flyback,
- Alimentation Forward,
- Alimentation Push Pull,
- Hacheurs à accumulation inductive et capacitive.
Fonctions étudiées:
- Conversion d?énergie par transformateurs (Flyback, Forward et Push Pull),
- Lissage,
- Interruption commandée à transistors,
- Charge par circuit RC,
- Générateur d’impulsions à fréquence et durée réglables,
- Détection à ?diode condensateur• (permet la visualisation du transfert d?énergie)
Alimentation externe 6/15 V 5/2A
Pour accéder à la page de spécifications d’un laboratoire d?électronique analogique niveau III à IV ou V à VII CITE 2011,
» Cliquez ici «
Documents disponibles
Produits associés et complémentaires

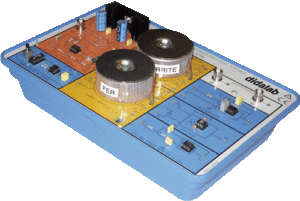

Module d’étude des transformateurs toriques
PED037460
étude des transformateurs toriques.
Mise en œuvre de différents types de transformateur toriques (fer ou ferrite).
Travaux pratiques typiques :
- Relevé de cycles d’hystérésis à fréquence variable,
- Relevé de la courbe de première aimantation,
- Visualisation de la puissance instantanée par multiplieur intégré,
- Mesure de la puissance moyenne par filtre passe-bas,
Module d’étude des circuits magnétiques
EPD037650
étude de plusieurs circuits magnétiques.
Mise en œuvre de différents types de circuit magnétique (noyau de fer, noyau de ferrite,impulsions).
Travaux pratiques typiques :
- Mesure de l’inductance d’un circuit à noyau de ferrite,
- Cycle d’hystérésis,
- Alimentation Flyback.
Alimentation -15 / +15 V – 2 A : PMM062200
Alimentation ajustable symétrique -15/+15 V 60 W • 2/5 A
Manuel d’utilisation du module alimentation à découpage
Manuel d’utilisation du module alimentation à découpage PED 037 670
