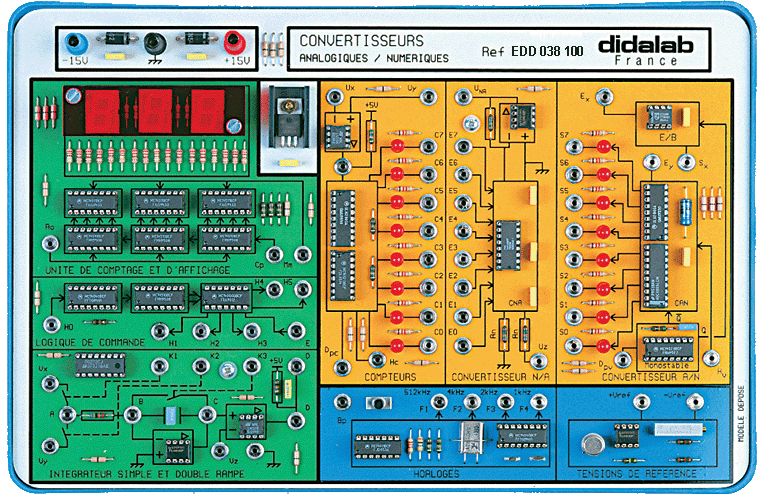

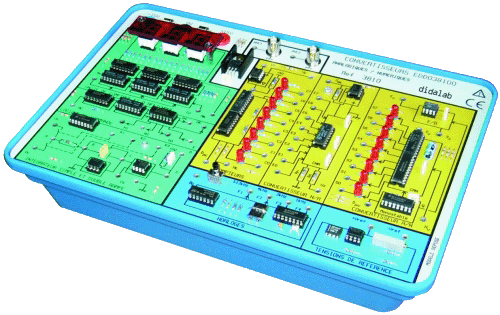

Module d’étude des conversions Analogiques Numériques

Caractéristiques techniques :

étude des montages:

• convertisseurs simple et double rampes,
• conversion par comptage,
• convertisseur en circuit intégré.

Fonctions de service pour l’étude des CAN:

• échantillonneur bloqueur,
• Intégrateur simple et double rampe, Intégrateur à amplificateur opérationnel, comparateur.
• Logique de commande, de comptage et décodage CMOS pour la commande des interrupteurs analogiques,
• Unité de comptage et d’affichage Comptage : affichage sur 3 digits avec 3 entrées : horloge, remise à zéro et mémorisation
• Compteur 8 bits en technologie CMOS : Visualisation des sorties par diodes électroluminescentes , Comparateur
• Circuit intégré 8 bits ADC 08000 de conversion A/N comportant l’échantillonneur/bloqueur et le monostable de commande
• Horloge à quartz avec les fréquences de sortie suivantes : 512, 4, 2 & 1 KHz
• Bouton poussoir avec logique anti rebonds pour étude en manuel

Régulateur intégré à tension de sortie réglable par potentiomètre multitours et sorties + Vréf & -Vréf

Alimentation externe : +/-15V (réf. PMM 062 180)
