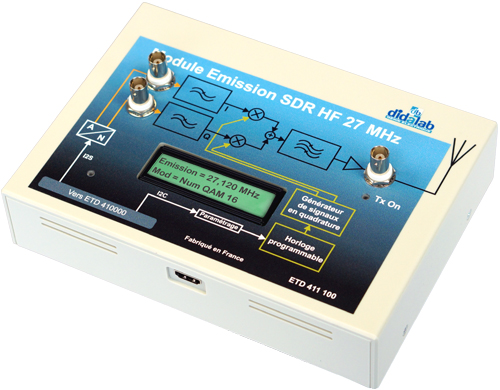

Module optionnel de transposition et émission HF 27 MHz
ETD411100
Transposition du message IQ par la technique SDR (Sofware Defined Radio).
Puissance d’émission max : 10 mW,
Les modulations et codages sont traités sur la platine de base ETD410000,
• Modulations analogiques ou numériques, AM, FM, BLU,
• Modulaions numériques : ASK, FSK,QPSK,QAM…
• Codages : AMI, RZ, NRZ, Manchester…
La conversion des signaux est assurée par des CODECS 24 bits, 192 kHz
Caractéristiques techniques :
Module de transposition émission HF 27 MHz
Bande de fréquence de 27,000 à 27,400 MHz,
Puissance d?émission 10 mW max,
Modulations IQ par DSP sous logiciel graphique FibulaG,
• Analogique : AM, FM, BLU,
• Numérique : ASK, PSK, FSK, QPSK, QAM?
Codages : AMI, RZ, NRZ, Manchester…
Conversion par CODEC 24 bits, 192 kHz,
Transposition BF/HF par • mélangeur parfait ?,
Documents disponibles
Produits associés et complémentaires
ETD410000
Module d’étude du traitement du signal et prototypage rapide par DSP.
Théorie du signal, filtres IIR, FIR, échantillonnage, quantification,
Transmission numérique, théorie de l’information et du codage,
Relevés de caractéristiques d’un filtre ou d’un système asservi (diagramme de Bode, diagramme de Nyquist…).
Instrumentation temps réel intégrée (terminal texte, oscilloscope 8 voies (avec mode XY, constellation), analyseur de spectre, enregistreur, générateur sinus, triangle, IQ…)
Important :
L’ETD410 est spécialement étudié pour être utilisé en TP, il peut aussi être utilisé en illustration de court (via PC + vidéo projecteur).
