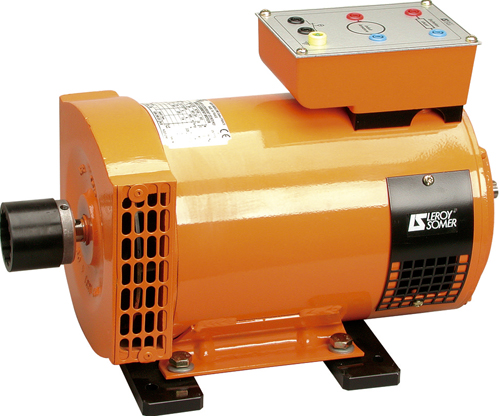

Moteur Courant Continu 930 W à excitation séparée (Réf – ELD153000)
Moteur CC industriel didactisé, excitation séparée, tension d’induit 170/420Vdc, Courant permanent 6,5 A.
Adapté au groupe moteur 1.5 kW (groupe avec charge active, MCC + MAS)
Caractéristiques techniques :
• Moteur CC en mode moteur ou génératrice,
• Puissance nominale 930 W à 1500 tours/min,
• Tension d’induit 170 Vdc,
• Courant d’induit 6,5 A,
• Excitation 190 Vdc /400 mA,
• Sonde PTO,
• Livré avec arbre à double sortie,
• Plaque à borne didactique.
Pour accéder à la page de spécifications d’un laboratoire d’électronique de puissance & électrotechnique niveau III à IV ou V à VIICITE 2011,
» Cliquez ici «
Documents disponibles
Produits associés et complémentaires
Ensemble de génération de charge pour réaliser les essais de relevés de caractéristiques de moteurs CC, AC.
• Plusieurs types de charges sont disponibles, fonction de la vitesse, carré de la vitesse, constante, inertielle,
• Acquisition des grandeurs caractéristiques des moteurs CC et AC(vitesse, couple, courant, tension),
• Tracés des courbes typiques, couple fonction de la vitesse, rendements…
EP660000
Hacheur 1 à 4 quadrants, Onduleur monophasé & triphasé 1,5/3 kW.
Montage réalisable:
• Hacheur série, réversible en tension, en courant, 4 quadrants, double imbriqué 0+E0/0?E0,
• Onduleur monophasé, pleine onde, MLI, triphasé, pleine onde, à commande décalée, MLI +/-E, +E/0/-E,U/F constant monophasé ou triphasé, redressement MLI,
• Puissance de fonctionnement 1,5/3 kW.
Toutes les commandes hacheurs, onduleurs monophasés, triphasés sont disponibles en mode MLI intersectives ou à vecteurs d’état (spatial).
Il est intègre des sondes de courant dans chaque branche et est équipé d’un haut niveau de sécurité (protection électronique contre les courts-circuits, rupture d’excitation, verrouillage de la tension de sortie…)
Les sondes de courant et de tension sont intégrées dans les branches du montage de puissance et permettent une visualisation aisée et sécurisée de ces variables sur l’écran du module ou sur oscilloscope via 4 BNC.
En option, deux modules logiciels sont proposés :
étude de la commande d’asservissement sur moteurs AC ou DC
Module de prototypage rapide sous Scilab/Xcos.
