Régulation de Débit et Niveau d’Eau 1 colonne avec ou sans retard pur

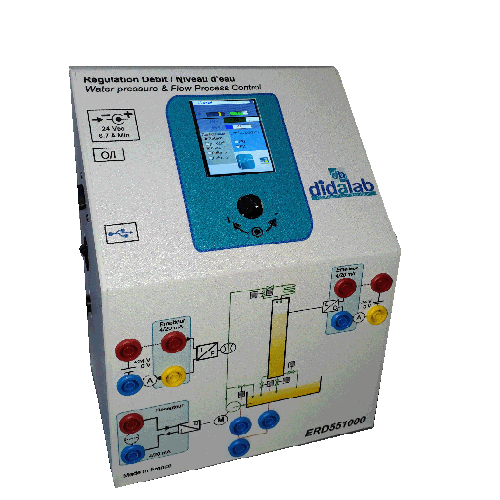

ERD551000 : Système d’étude d’une régulation de débit et niveau d’eau, à 1 colonne, avec retard pur.
Les capteurs de niveau et de débit sont de type industriel et sont directement interfacés en boucle de courant 4/20 mA.
Le système de commande intégré permet l’étude des correcteurs P, I, D, Transformée en Z, logique floue, compensation de temps mort etc..
En option :
Module de prototypage rapide sous Scilab/XCOS.
2 versions sont disponibles :

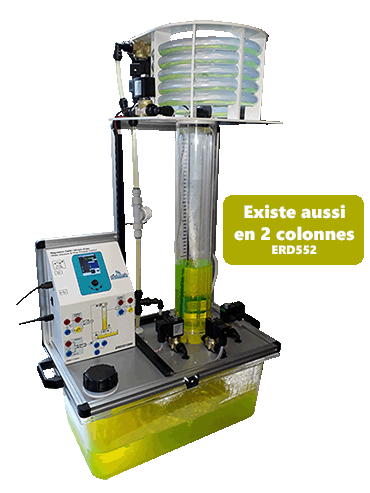

Régulation de niveau et de débit d’eau à 1 colonne (réf ERD551000)
Régulation de niveau et de débit d’eau à 2 colonnes (réf ERD552000)
Sujets étudiés :
• Étude des caractéristiques de capteurs débit/niveau
• Identification en boucle ouverte d’un procédé niveau, débit
Régulation par PID numérique, TOR, logique floue, transformée en Z de :
• débit,
• niveau 1er ou 2ème ordre avec ou sans retard pur.

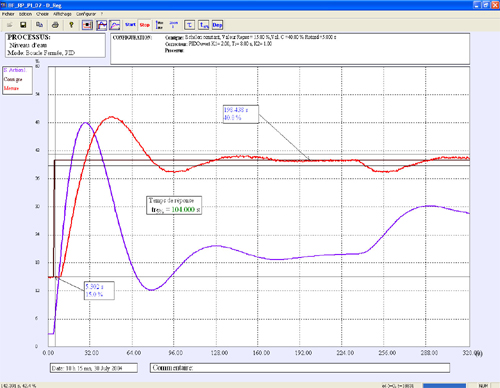

Fonctions du logiciel de pilotage :
• Choix de la structure : en boucle ouverte, en boucle fermée en débit, niveau.
• Choix du type d’excitation : échelon constant, rampe, trapèze, sinusoïde.
• Choix du correcteur : P/PD/PI/PID ; TOR ; Numérique; cascade; retour d’état;
En option :
ERD550800,
D_Scil : Module de prototypage rapide sous Scilab/XCOS,
création de correcteurs temps réels (retour d’état, modèle interne, RST…),
implémentation dans l’environnement de pilotage et acquisition des courbes de réponse.

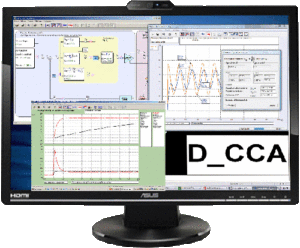

Une version d’évaluation gratuite D_CCA_Eval de notre logiciel D_CCA (Contrôle Commande dans le domaine de l’Automatique) est téléchargeable sur notre site. Celle-ci permet au lecteur de découvrir tout le potentiel pédagogique de D_CCA.
