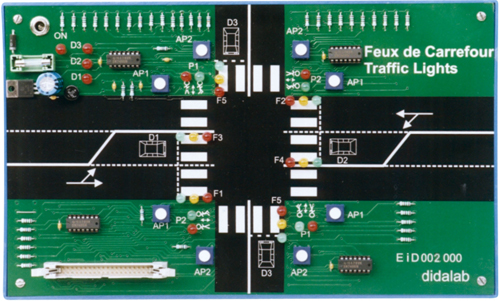

Simulateur de feux de carrefour
EID002000
Partie opérative de simulation de feux de carrefour.
Elle est pilotable par les cartes cibles des séries EID 110/210….
Elle représente une intersection voie à grande circulation avec voie secondaire, appels piétons et détection de présence voiture.
Caractéristiques techniques :
La carte de simulation de feux de carrefour fonctionne en 5Vdc, elle est directement compatible avec les cartes cible informatique industrielle des séries EID110000 EID210000…
Fonctionnalités :
19 Variables d’entrées (de sorties pour le micro-système)
Voie principale
• 2 feux indépendants, voies opposées, (2 Rouges, 2 Oranges, 2 Verts, 6 variables)
• 2 feux piétons combinés, (1 Rouge, 1 Vert)
• Dégagement gauche 2 feux indépendants, (2 Rouges, 2 Oranges, 2 Verts)
Voie secondaire
• 2 feux combinés (1 Rouge, 1 Orange, 1 Vert),
• 2 feux piétons associés, (1 Rouge, 1 Verts),
5 variables de sorties (entrées pour le micro-système) :
• 1 appel piéton pour la voie principale,
• 1 appel piéton pour la voie secondaire,
• 2 détections voitures dégagements à gauche,
• 1 détection voiture voie secondaire.
