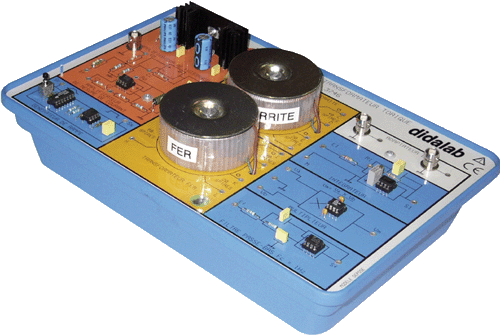

Module d’étude des transformateurs toriques
PED037460
étude des transformateurs toriques.
Mise en œuvre de différents types de transformateur toriques (fer ou ferrite).
Travaux pratiques typiques :
- Relevé de cycles d’hystérésis à fréquence variable,
- Relevé de la courbe de première aimantation,
- Visualisation de la puissance instantanée par multiplieur intégré,
- Mesure de la puissance moyenne par filtre passe-bas,
Fonctions étudiées:
- Transformateur torique à noyau de fer,
- Transformateur à noyau de ferrite,
- Amplificateur de puissance,
- Intégrateur,
- Amplificateur de mesure de courant,
- Multiplieur,
- Générateur de rampe,
- Filtre passe-bas
Alimentation externe +/- 15V 400 mA et 6/12 V 3A
Pour accéder à la page de spécifications d’un laboratoire d’électronique analogique niveau III à IV ou V à VII CITE 2011,
» Cliquez ici «
Documents disponibles
Produits associés et complémentaires
PED037670
Module alimentations à découpage.
Il permet l’étude des fonctions :
- Alimentation Flyback,
- Alimentation Forward,
- Alimentation Push Pull,
- Hacheurs à accumulation inductive et capacitive.
EPD037650
étude de plusieurs circuits magnétiques.
Mise en œuvre de différents types de circuit magnétique (noyau de fer, noyau de ferrite,impulsions).
Travaux pratiques typiques :
- Mesure de l’inductance d’un circuit à noyau de ferrite,
- Cycle d’hystérésis,
- Alimentation Flyback.
Manuel d’utilisation du module d’étude des transformateurs toriques,
• Présentation de la maquette,
• Magnétisation d’un circuit magnétique,
• Transformateurs à noyau de fer, à noyau de ferrite,
• Etude d’un transformateur torique monophasé, fonctionnement à vide, en charge, en court-circuit.
Générateur de fonctions 0.01 Hz à 5 MHz en 8 gammes, sortie 20 V càc en circuit ouvert, 10 V càc sous 50 Ohm ; sortie TTL
Ampli 15 W
