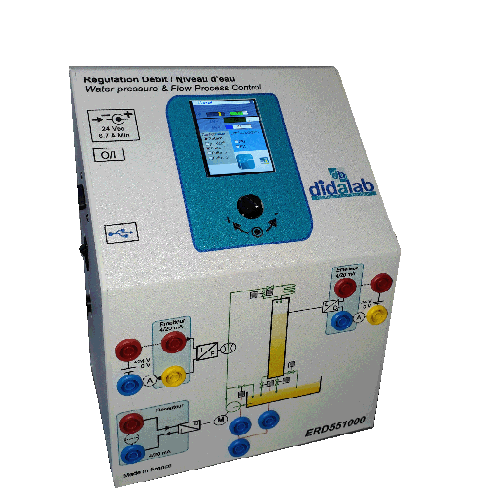

Régulation de Débit et Niveau d'Eau 1 colonne avec ou sans retard pur

Quantité : caddie Ajouter au devis


Référence : ERD 551 000



Régulation de Débit et Niveau d'Eau 1 colonne avec ou sans retard pur 2/4

2 versions sont disponibles :



Régulation de niveau et de débit d'eau à 1 colonne (réf ERD551000)
Régulation de niveau et de débit d'eau à 2 colonnes (réf ERD552000)

Sujets étudiés :



Etude des caractéristiques de capteurs débit/niveau
Identification en boucle ouverte d'un procédé niveau, débit
Régulation par PID numérique, TOR, logique floue, transformée en Z de :
• débit,
• niveau 1er ou 2ème ordre avec ou sans retard pur.

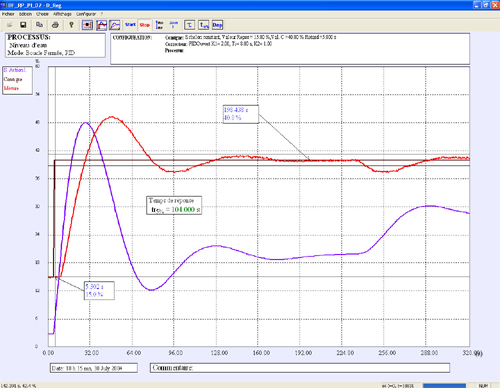

Fonctions du logiciel de pilotage :



Choix de la structure : en boucle ouverte, en boucle fermée en débit, niveau.
Choix du type d'excitation : échelon constant, rampe, trapèze, sinusoïde.
Choix du correcteur : P/PD/PI/PID ; TOR ; Numérique; cascade; retour d'état;


En option :
ERD550800, D_Scil : Module de prototypage rapide sous Scilab/XCOS, création de correcteurs temps réels (retour d'état, modèle interne, RST...), implémentation dans l'environnement de pilotage et acquisition des courbes de réponse.

Une version d'évaluation gratuite téléchargerD_CCA_Eval de notre logiciel D_CCA (Contrôle Commande dans le domaine de l'Automatique) est téléchargeable sur notre site. Celle-ci permet au lecteur de découvrir tout le potentiel pédagogique de D_CCA.

Pour accéder à la page de spécifications d'un laboratoire d'automatique niveau III à IV ou V à VII CITE 2011 ou , lien " Cliquez ici "

fichier Télécharger la documentation complète (Haute définition).

fichier Spécifications


Régulation de Débit et Niveau d'Eau 1 colonne avec ou sans retard pur 3/4

Régulation de Débit et Niveau d'Eau 1 colonne avec ou sans retard pur 4/4
