Etude des micro-ondes

Quantité : caddie Ajouter au devis


Référence : EXP 400 010



Etude des micro-ondes 2/4

Le dispositif d'étude des ondes centimétriques est un excellent outil de compréhension des phénomène ondulatoire et offre un très bon parallèle avec les expériences d'optiques géométriques. Avec ce système vous pourrez mettre en œuvre des expériences de diffraction, d'interférences, de polarisation et même monter un Michelson. Vous pourrez également étudier les ondes stationnaires et tracer le diagramme de rayonnement d'une diode avec l'antenne. Toutes les données captées par la diode ou l'antenne sont lisibles directement sur l'afficheur numérique du boitier d'alimentation ou exportable sur oscilloscope.

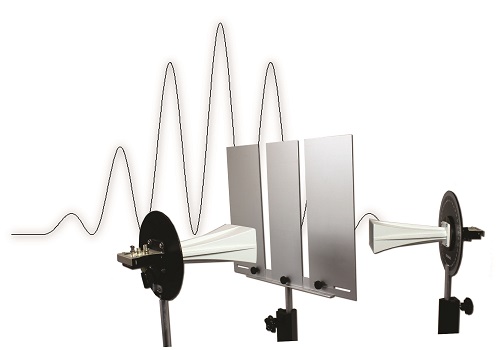

DIFFRACTION - INTERFERENCES

On parle d'interférences lorsque deux ondes de même type se rencontrent et interagissent l'une avec l'autre. Ce phénomène apparaît souvent en optique avec les ondes lumineuses, mais il s'obtient également avec des ondes électromagnétiques d'autres longueurs d'ondes. Grace au banc et son accouplement goniométrique il vous sera possible de mettre en œuvre facilement toutes manipulations d'interférences ou de diffractions. Les fentes sont ajustables pour mettre en œuvre plusieurs largeurs de fentes différentes, aussi bien en fente simple qu?en fentes double.

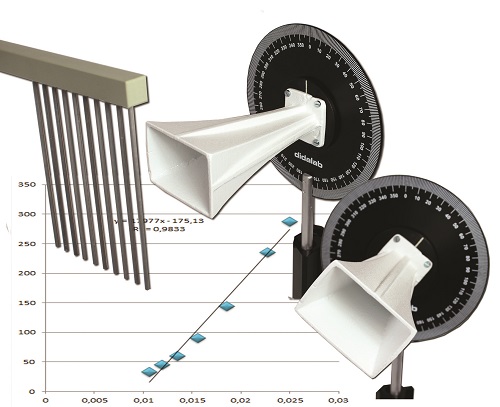

POLARISATION

Il est possible de montrer que les diodes sont polarisées rectilignement. Pour cela il faut utilisé le peigne, constitué de barreaux métallique parallèle et espacés de 0,5 cm. Lorsque les barres sont verticales, l'onde passe. Lorsqu'elles sont horizontales, l'onde ne passe plus. Avec le système de graduation du récepteur, il est possible de pouvoir réaliser quantitativement la loi de Malus. On utilise l'afficheur numérique pour relever directement chaque valeur.

EFFET TUNNEL


Il est possible de montrer un cas d'effet tunnel avec les prismes en paraffines et le kit de détection. On place le premier prisme dans une configuration où le récepteur ne reçoit plus aucun signal (réflexion totale). Le signal diffracté n'est plus, ou peu perçu par le récepteur (très faible). Lorsque l'on ajoute le deuxième prisme derrière le premier, on constate que le récepteur capte à nouveau un signal. Celui-ci est transmis par effet tunnel.

SUJETS ABORDES:


> Propagation rectiligne des micro-ondes
> Reflexion, absorption et transmission
> Polarisation
> Réfraction
> Diffraction et interférences
> Michelson
> Ondes stationnaires
> Effet tunnel

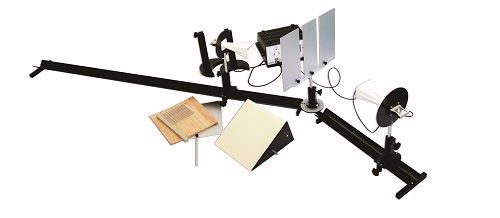

EQUIPEMENT NECESSAIRE


Référence Désignation quantité
PED022160 Kit de détection 1
PED022162 Prisme en paraffine 2
PBU070300 Banc en "V" avec accouplement goniométrique et 2 cavaliers 1
PED022163 Fentes et multi-fentes 1
PED022164 Ecran métal 1
PED022165 Ecran bois 1
PED022166 Peigne de polarisation 1
POD002192 Pied ½ lune 4
