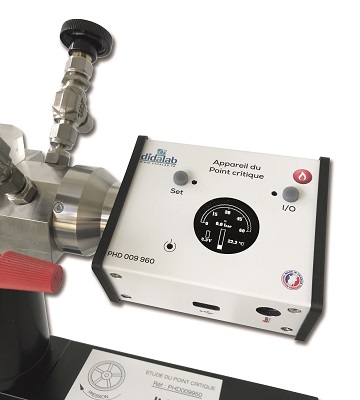

Appareil pour l'Etude du Point Critique : PHD009960 - NOUVEAU MODELE

Quantité : caddie Ajouter au devis


Référence : PHD 009 960

Marque : Didalab



Appareil pour l'Etude du Point Critique : PHD009960 - NOUVEAU MODELE 2/4

DESCRIPTION DE L'APPAREIL

Appareil de précision destiné à l'étude de la compressibilité et de la liquéfaction d'un gaz, ici l'Hexafluorure de Souffre (SF6), et permettant d'atteindre facilement son point critique en toute sécurité.
Conception pédagogique et robuste.

LES POINTS FORTS

• Excellente visibilité du changement d'état du gaz
• Lecture de la pression directe avec "Affichage numérique" et/où exportation des données pour exploitation via logiciel
• Utilisation d'un gaz à propriétés physiques et chimiques idéales pour les mesures
• Robustesse et sécurité
• Charge en gaz réalisable par vos soins
• Nouveaux sujets abordés

Les principaux éléments :

Le SF6 :

Gaz a paramètres critiques et faciles à atteindre :

• Pression critique : 37,6 bars
• Température critique : 45,5°C

L'EPROUVETTE :

élément dans lequel s'effectue la compression du gaz à étudier par la montée du Mercure

• En pyrex épais
• De volume 4cm3
• Gradué au 1/20 de cm3
• Fixé sur une chambre en acier inoxydable
• Résistante à une importante pression

LA JAQUETTE THERMOSTATIQUE :

élément placé autour de l'éprouvette permettant d'effectuer une circulation d'eau, destinée à faire varier les conditions de température.

LE MANOMETRE NUMERIQUE :

Le nouveau manomètre numérique permet d'avoir une lecture directe de la pression (en bars) exercée dans la chambre de compression mais aussi de la température (en degrés Celsius).
Une exportation des mesures est également possible (via Bluetooth) pour une exploitation des données via un logiciel dédié.

CARACTERISTIQUES TECHNIQUES :
  • Mesure de pression : de 0 à 50 Bars - Précision : 0.05 Bar
  • Mesure de température : de 0 à 100°C - Précision : 0.5°C


    • LE VOLANT DE REGLAGE :

    élément permettant d'actionner le piston (recouvert d'une membrane d'étanchéité) qui provoquera la montée du mercure.

    COMPOSITION DE LA REFERENCE PHD 009 960 :

    • 1 Appareil pour l'étude du point critique
    • 1 cartouche SF6
    • 2 tuyaux souples pour la circulation d'eau
    • 1 système de sécurisation de l'appareil
    • 1 jeu de clés Allen nécessaire au montage et démontage de l'appareil
    • 1 notice d'utilisation

    AUTRES CARACTERISTIQUES :

    • Livré non chargé pour des raisons de sécurité de transport
    • Possibilité de vous le livrer chargé selon destination (surcoût)
    • Dimensions: 335x340x670 mm • Poids: 9 kg


    Produits associés ou complémentaires ...


    fichier Télécharger la documentation complète (Haute définition).

    Appareil pour l'Etude du Point Critique : PHD009960 - NOUVEAU MODELE 3/4

    Appareil pour l'Etude du Point Critique : PHD009960 - NOUVEAU MODELE 4/4
