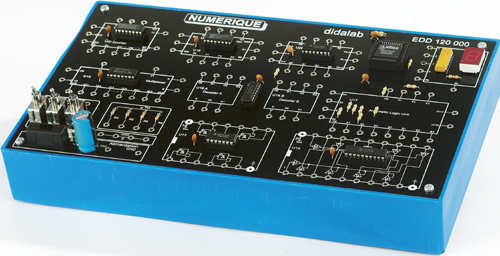

Simulateur de logique numérique

Quantité : caddie Ajouter au devis


Référence : EDD 120 000



Simulateur de logique numérique 2/4

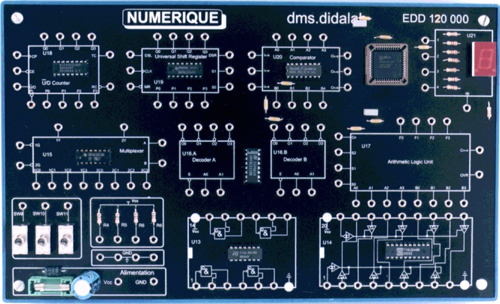

Caractéristiques techniques & Fonctions étudiées :



Fonctions d'amplification

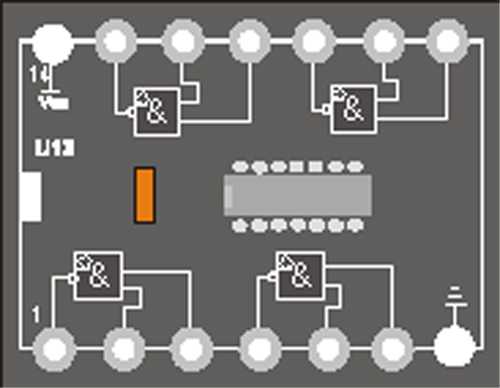

• 4 NAND 2 entrées à collecteurs ouverts et 4 Résistances de PULL-UP,
• 2 x 4 buffers à 3 états à commande commune par groupe,

Numérique
• 2 démultiplexeurs 2 vers 4,
• 2 multiplexeurs 4 vers 1,
• 1 registre à décalage // série,
• 1 compteur décompteur programmables,
• 1 ALU, Unité Arithmétique Logique 8 opérations (Set, Reset, Addition, Soustraction A-B et B-A, • OU, ET, XOR),

Service
• Alimentation externe 5 Vdc en provenance du EDD100000,
• Afficheur 7 segments et retenue avec son décodeur,
• 3 clefs de génération de niveau.

Pour accéder à la page de spécifications d'un laboratoire d?électronique numérique niveau III à IV ou V à VII CITE 2011, lien " Cliquez ici "


Produits associés ou complémentaires ...


fichier Télécharger la documentation complète (Haute définition).
fichier Spécifications

Simulateur de logique numérique 3/4

Simulateur de logique numérique 4/4
