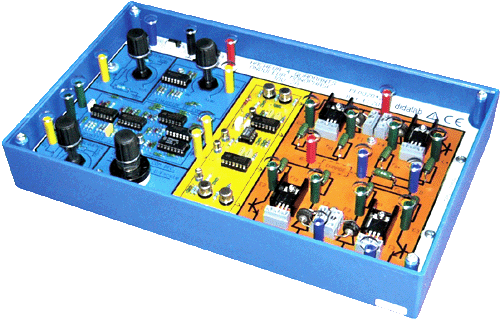

Hacheur 4 quadrants - onduleur monophasé 30 V/2A

Quantité : caddie Ajouter au devis


Référence : PED 020 420



Hacheur 4 quadrants - onduleur monophasé 30 V/2A 2/4


Fonctionnalités & Caractéristiques techniques :



Fonctionnement en hacheur quatre quadrants :
Tension d'alimentation nominale : 30 V
Intensité nominale de sortie: 2 A
Fréquence maxi. de hachage : 2 kHz
Commande linéaire du rapport cyclique par une tension continue variant de -10V à +10V
Montages étudiés
• Hacheur +E/-E
• Hacheur 0/+E ou 0/-E
• Hacheur +E/0/-E

Fonctionnement en onduleur :
Fréquence maxi. de modulation : 2 kHz
Intensité nominale : 2A crête : 1.5A eff
Fréquence maximale : 100 Hz.
Montages étudiés :
• onduleur autonome à commande décalée,
• onduleur autonome à modulation de largeur d'impulsions,
• onduleur autonome commande U/f constant,
• onduleur autonome modulation de largeur d'impulsions (MLI),
(La tension sinusoïdale est générée en interne, aucun appareil externe n'est donc nécessaire)


Produits associés ou complémentaires ...


fichier Télécharger la documentation complète (Haute définition).

Hacheur 4 quadrants - onduleur monophasé 30 V/2A 3/4
