Dispersion prisme et réseaux

Quantité : caddie Ajouter au devis


Référence : EXP 200 020



Dispersion prisme et réseaux 2/4

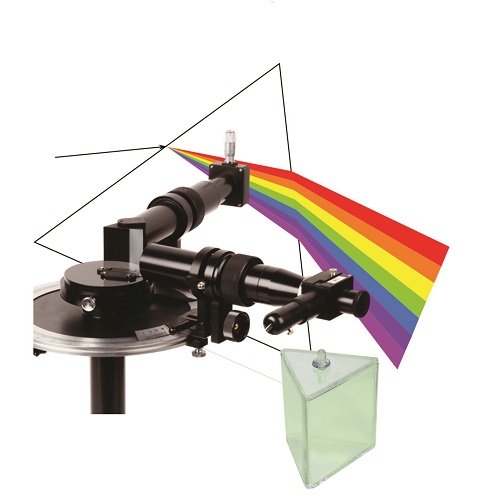

Le Spectrogoniomètre LE MARDELEY, fabriqué par Didalab est la marque d'un savoir faire qui se modernise depuis plus de 40 ans. Au programme des classes préparatoire, il permet l?étude des prismes et des réseaux de diffraction. Equipé d'un vernier gravé avec une précision d'une minute d'arc, d'une lunette autocollimatrice, d'une lunette micromètrique et d'un collimateur à fente micrométrique, il offre une prise en main rapide et précise. La caméra didactique fournie dans cette expérience permet la capture des différentes dispersions et l'utilisation de celles-ci en démonstration de cours ou lors des comptes rendus de travaux pratiques.

INDICE DE REFRACTION

Un prisme est un bloc de verre taillé, composé classiquement de trois faces sur une base triangulaire. C'est un instrument optique utilisé pour réfracter la lumière, la réfléchir ou la disperser. La dispersion et la réfraction dépendent de l'indice du matériaux utilisé pour le prisme. Nous vous proposons des prismes en Crown (peu dispersif), en Flint (très dispersif) et un jeu de prisme en verre simple d'indice à déterminer. Les élèves pourront ainsi couvrir les cas de figures principaux des prismes. Le plateau porte prisme du goniomètre est adaptable pour fonctionner avec d'autres prismes si vous le désirez.


DéTERMINATION DU PAS D'UN RéSEAU

Un réseau de diffraction est un dispositif optique composé d'une série de fentes parallèles (réseau en transmission), ou de rayures réfléchissantes (réseau en réflexion). Ces traits sont espacés de manière régulière, l'espacement est appelé le • pas • du réseau. En fonction du pas du réseau, la dispersion de la lumière ne sera pas la même, large pour un réseau avec un pas faible et plus concentré pour un réseau à pas plus élevé. La fente micrométrique du goniomètre permet un ajustement précis de la finesse des raies observées.

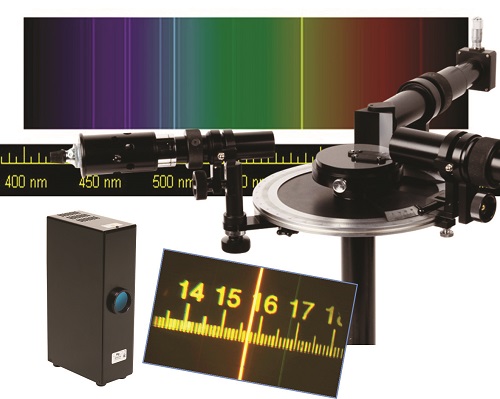

SPECTROMETRIE • ANALYSE D'UNE SOURCE SPECTRALE


Il est possible avec la lunette micrométrique de pouvoir faire des mesure de longueur d'onde , presque comme si vous utilisiez un spectromètre à fibre optique SPID. Le Spectrogoniomètre par le biais de cette expérience devient un vrai support pratique pour lier théorie des réseaux et fonctionnement des spectromètres à fibre répandus maintenant dans toutes les écoles. Outre ceci, cette expérience apporte une réflexion sur la mise en œuvre d'un système de mesure et le protocole à mettre en place pour arrivée au résultat ainsi que la précision de celui-ci. Le calcul d'incertitude étant un incontournable des classes préparatoires, les élèves pourront ainsi critiqué un processus qu?ils auront eux même mi en place.

SUJETS ABORDES

> Dispersion
> Indice de réfraction
> Etude de l'angle d'un prisme
> Réglage du goniomètre
> Détermination du pas d'un réseau
> Spectrométrie • Analyse d'une source spectrale

COMPOSITION
EXP200021 Dispersion d'un prisme et réseau (BASE)
Référence Désignation quantité
POD068070 Spectrogoniomètre 1
POD062000 Réseau Paton 300 tr/mm inclus
POD062100 Réseau Paton 600 tr/mm inclus
POD010620 Prisme creux 1
POD068020 Prisme en Flint extra dense inclus
POD068030 Prisme en Crown inclus
POD010616 Prisme en verre 30-60-90? 1


COMPOSITION

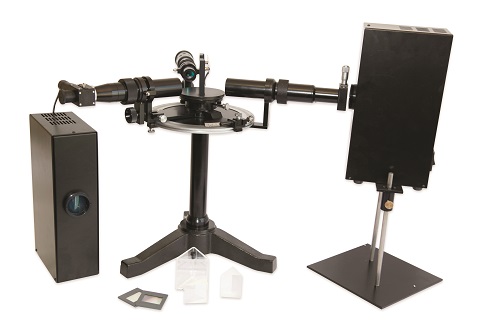

EXP200020 Dispersion d'un prisme et réseau (COMPLET)
Référence Désignation quantité
POD068070 Spectrogoniomètre 1
POD010050 Lampe Mercure basse pression 1
POD010058 Lampe Sodium basse pression 1
POD010056 Pied pour lampe spectrale 1
POD062000 Réseau Paton 300 tr/mm inclus
POD062100 Réseau Paton 600 tr/mm inclus
POD010620 Prisme creux 1
POD068020 Prisme en Flint extra dense inclus
POD068030 Prisme en Crown inclus
POD010616 Prisme en verre 30-60-90? 1
