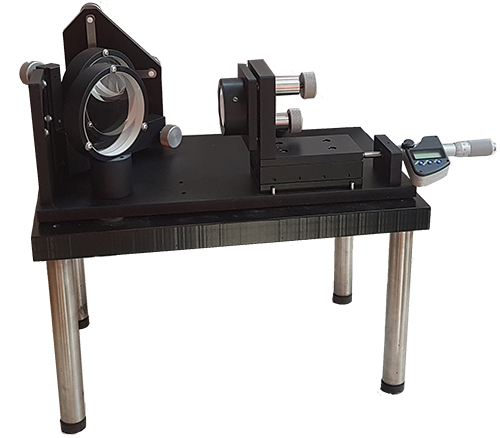

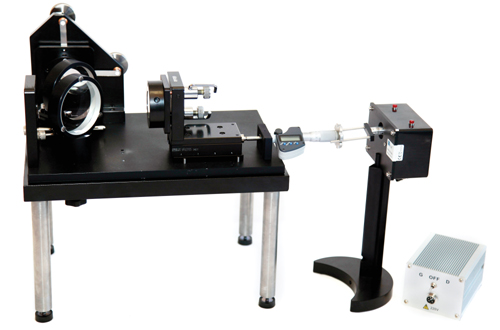

Interféromètre de Michelson, motorisé : POD013496

Quantité : caddie Ajouter au devis


Référence : POD 013 496



Interféromètre de Michelson, motorisé : POD013496 2/4

Principe : l'interféromètre de Michelson est un interféromètre à deux ondes: il fait interférer deux ondes issues d'une division d'amplitude. En effet, une lame semi-réfléchissante, appelée séparatrice, divise un faisceau lumineux incident en deux faisceaux d'intensité égale.
Chacun de ces faisceaux est ensuite réfléchi par un miroir.
à la sortie de l'interféromètre, les deux faisceaux, qui ont entre eux une différence de marche dépendant de la distance et de l'angle entre les miroirs, interfèrent, formant ainsi une "figure d'interférence".
L'un des deux miroirs est monté sur un chariot, ce qui permet de faire varier la différence de marche en tournant une vis micrométrique. On dispose d'autre part de tout un ensemble de vis destinées à régler l'orientation des lames et
des miroirs.

Caractéristiques :
• Lames séparatrice et compensatrice diamètre 80 mm • épaisseur 20 mm
• Miroirs diamètre 40 mm
• Lames et miroirs de planéité λ/20
• Extériorisation du système d'orientation et d'inclinaison de la lame compensatrice pour un accès simplifié
• Miroir mobile monté sur une platine de translation guidée par roulement à billes
• Course de translation de 25 mm grâce à une butée micrométrique sérigraphiée et équipée d'un afficheur digital de précision micrométrique
• Réglage du miroir mobile effectué par vis à double pas, équipées de butées antidévissage
• Réglage du miroir fixe effectué par un système de lamelles ressort pour plus de finesse
• Présence d'un filtre anticalorique diamètre 50 mm amovible à l'entrée de l'appareil, filtrant les rayons infrarouges, évitant ainsi toute surchauffe des optiques
• Vis et systèmes de réglage en acier inoxydable
• Marbre en aluminium et marbre secondaire en acier massif monté sur pieds antivibrations

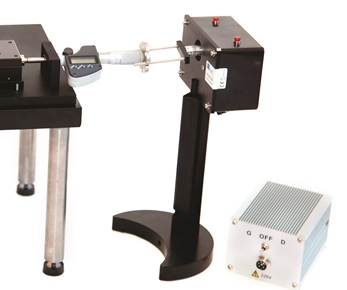

Caractéristiques de la motorisation :
Moteur permettant l'analyse et l'enregistrement d'interférogrammes.
Ces figures d'interférences procurent de nombreuses informations sur la source lumineuse éclairant l'interféromètre.
Moteur synchrone à 1 tour / 18 minutes soit 463 nm/s.

Expériences principales :
• étude du phénomène d'interférences
• Mesure de longueur d'onde
• Calcul de la vitesse de la lumière
• étude d'un spectre cannelé
• Recherche du doublet du Sodium
• Mesure de l'épaisseur d'une lame mince
• Mesure de l'indice d'un milieu
• Analyse et enregistrement de figures d'interférence (modèle motorisé)
