Etude de la logique programmable

Quantité : caddie Ajouter au devis


Référence : EDD 200 000



Etude de la logique programmable 2/4

Caractéristiques techniques & Fonctions étudiées :

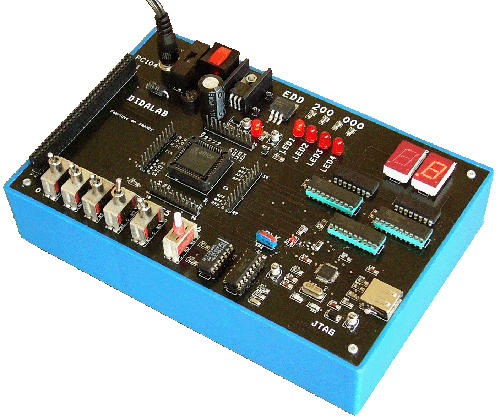

L'EDD 200 est basé sur un circuit EPLD MACH4 doté de 44 broches de chez LATTICE. Il est livré avec un logiciel d'édition et de téléchargement VHDL.

Il comprend :
• 5 clefs génératrices de niveau (4 entrées compteurs, 1 de programmation)
• 1 poussoir traité anti-rebond (clock JK, compteur)
• 4 LEd de visualisation
• 2 afficheurs 7 segments multiplexés
• 1 connecteur au standard PC104 permettant l'étude de cette interface sur carte de la série EID ou tout autre carte du commerce
• 1 connecteur USB au standard JTAG
• 1 horloge commutable 2 Hz, 2 KHz

Des points de test sont placés autour du composant, ils facilitent la lecture de ses entrées sorties par oscilloscope.

Pour accéder à la page de spécifications d'un laboratoire d?électronique numérique niveau III à IV ou V à VII CITE 2011, lien " Cliquez ici "

fichier Télécharger la documentation complète (Haute définition).


Etude de la logique programmable 3/4

Etude de la logique programmable 4/4

Quantité : caddie Ajouter au devis
