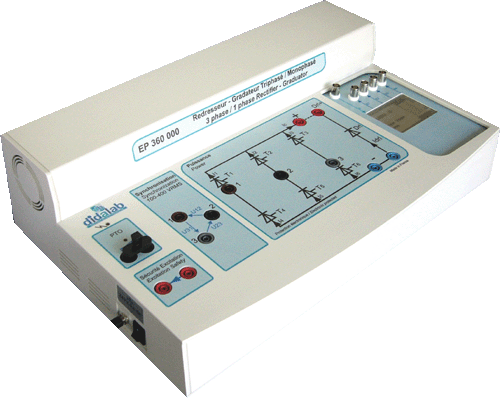

Pont de graëtz à thyristors, monophasé, triphasé, commandé, non commandé, gradateur, onduleur assisté 1,5/3 kW

Montages étudiés :

Ponts redresseurs monophasés :
• PD2 tout diodes ,
• PD2 tout thyristors,
• PD2 mixte symétrique,
• PD2 mixte asymétrique,

Ponts redresseurs triphasés :
• PD3 tout diodes ,
• PD3 mixte,
• PD3 tout thyristors,

Autres :
• Onduleur assisté,
• Gradateur triphasé mixte,
• Gradateur triphasé tout Thyristors,
• Gradateur mono.

Sécurités :

• Coupure d’excitation,
• Tension de sortie verrouillée (protection de la charge),
• Protection électronique contre un court circuit,
• Surveillance permanente des courant pic et moyen dans le charge,
• Sorties isolées des courants dans chaque branche du pont,
• Sorties isolées des commandes de Thyristors.

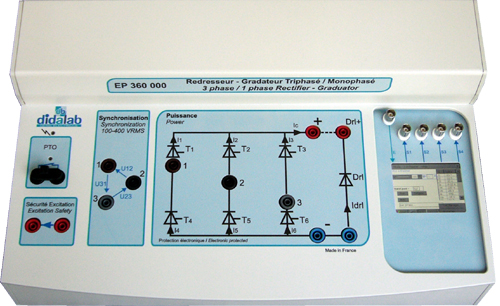

Panneau de commande :

L’IHM est assurée par un ensemble afficheur graphique couleur, souris sous environnement WinCE.
Chaque branche est équipée de sondes isolées de courants et tensions à sortie BNC,
le choix des mesures à visualiser sur oscilloscope ou écran embarqué se fait par menu contextuel graphique et sa souris.

Options :

• EP360200 : D_CCA, module logiciel de pilotage d’asservissement de vitesse sur moteur CC 1.5 kW,

• EP360800: D_Scil, compilateur graphique sous Scilab/Xcos.

Nota : pour réaliser les Travaux Pratiques de vitesse ou position, il est nécessaire de disposer d’un groupe moteur CC 1.5 kW équipé d’un codeur optique incrémental avec sortie RS485.
