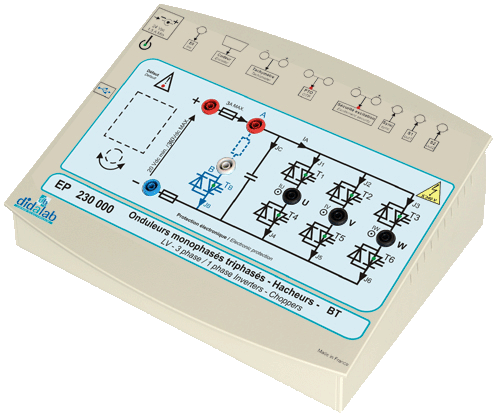

Chopper, 1-phase, 3-phase inverter, 300 W (ref: EP230000)

Quantité : caddie Ajouter au devis


Référence : EP 230 000



Chopper, 1-phase, 3-phase inverter, 300 W (ref: EP230000) 2/4

Technical characteristics :



EP230000 can be used with a lot of motors.
It has been conceived to help the students' understanding in electrotechnics and power electonics, even in speed and postion control for DC or AC motors

Study of :
  • Choppers: serial, voltage reversible, current reversible, four quadrants, over-fitted double serial
  • 1-phase inverter: Shift control full wave with fixed frequency, with variable frequency, PWM +E/-E, MLI +E/0/-E, constant U/F ratio.
  • 3-phase inverter: Shift control full wave with fixed frequency, with variable frequency, PWM +E/-E, MLI +E/0/-E, constant U/F ratio.


    Allowable voltage: 60 VDC to 340V DC
    -> Peak current in each static switch: 2 A
    -> Frequency: from 1 Hz to 20 kHz
    -> Adjustable run-up slope
    -> Duty ratio adjustable between 0 and 100 %.
    -> Adjustable idle time

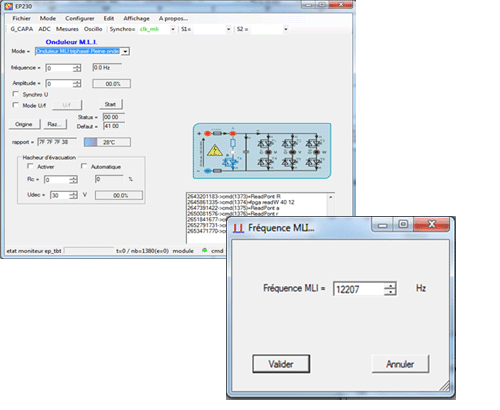

    The control and acquisiton program helps the use and understanding of the mains principles of static converters.

    Optional extras:
    D_CCA, program for the study of speed and/of position control,
    D_Scil, program for prototyping and new correcters design.-

    		•
