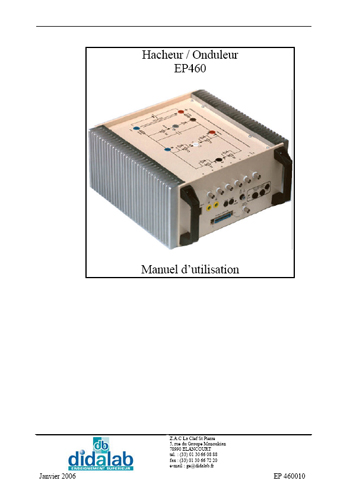

Manuel d'utilisation du hacheur onduleur 3 kW 4 quadrants (Ref - EP460010)
Référence : EP 460 010
Sujets traités :
Présentation, description :
- Rack de puissance EP 460 000,
- Pupitre de commande EP 461 000,
- Environnement,
- Conditions d’utilisation,
- Matériel recommandé,
- Alimentation,
- Groupe d’essai machine à courant continu,
- Plan de charge résistif 2 kW,
- Appareil de mesure,
Mise en service :
- Câblage de la partie commande,
- Utilisation avec le pupitre de commande,
- Structure des menus,
- Description des menus
Les sécurités :
- Sécurité sur la tension d’alimentation,
- Sécurité sur les courants,
- Sécurité de température,
- Chien de garde,
- Sécurité sur le courant d'excitation,
- Câblage de la partie puissance,
- Utilisation avec un moteur CC à excitation séparée,
- Utilisation avec un moteur CC à excitation séparée avec utilisation du hacheur d’excitation,
- Utilisation avec un moteur AC en mode onduleur,
Fonctionnement :
- Hacheur
- Fonctionnement en onduleur,
- Onduleur à commande décalée,
- Onduleur M.L.I.
- Protocole de dialogue,
Dépannage
- Circuit imprimé de la carte de puissance,
- EP 460 009 : Lot de maintenance pour rack EP460B,
- Méthodologie générale de maintenance,
- Démontage,
- Remontage,
- Affichage absent ou incohérent sur la console de paramétrage EP 461 000,
- Le voyant de mise sous tension ne s’allume pas, rien ne s’affiche sur l’écran de la console de paramétrage.
- En début de TP l’affichage « Appliquer l’alimentation » persiste après avoir appliqué une tension à l’entrée du rack.
- La visualisation des tensions aux bornes du pont est impossible,
- Le pont se met en sécurité coupure d’excitation au démarrage.
- Au démarrage aucun courant et tension ne s’applique à la charge.
- Le hacheur série d’excitation ne fonctionne pas.
|
|
