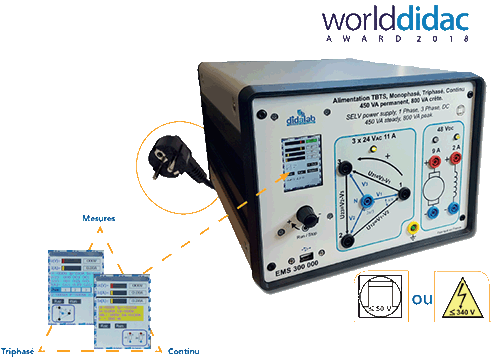

Alimentation TBTS 450 VA Monophasée Triphasée & Continue
EMS300000
Alimentation TBTS spécialement conçue pour faire des TPS sur tous type de ponts d’électronique de puissance (redresseurs monophasé, triphasés, hacheurs, onduleurs monophasé triphasés.
Sa conception spécifiquement TBTS évite d’avoir recours à des systèmes de protection et de mesure couteux.
Caractéristiques techniques :
• Alimentation monophasée sur prise 240 VAC 16 A,
• Tensions de sortie alternative 3 phases + neutre 24 VAC 11 A ou continue 48 VDC 9A (par PD3),
• Face avant richement sérigraphiée,
• Puissance permanente 450 VA, puissance crête 800 VA,
• Mesures intégrées : tensions, courants, puissance active, réactive, déphasage…
• Protection électronique tension, courant, température (composants & transformateurs).
Accéder à la page de spécifications d’un laboratoire d’électronique de puissance & électrotechnique BT 300W niveau III à IV ou V à VII CITE 2011,
» Cliquez ici «
Cette alimentation a reçu un Award par l’Association Mondiale des fabricants de matériels pédagogiques « WORLDDIDAC »
Le Worlddidac Award est une distinction, reconnue internationalement, pour des produits / solutions pédagogiques.
Depuis 1984, la Fondation WORLDDIDAC, organisatrice des Awards, encourage les fabricants de produits didactiques à développer des matériels de grande qualité et innovants. Ainsi, elle contribue au développement de l’Apprentissage et de l’Enseignement.
Les produits sont jugés par un jury international.
Documents disponibles
Produits associés et complémentaires

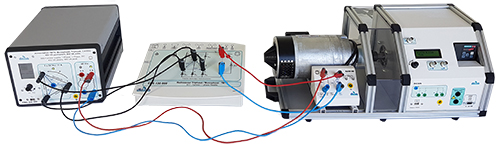

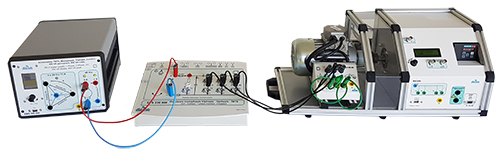

Le banc de charge BICMAC• S310 est spécialement conçu pour l’étude de :
• L’ELECTROTECHNIQUE,
• L’ELECTRONIQUE DE PUISSANCE,
• L’AUTOMATIQUE, (asservissement de vitesse, position, création de nouveaux correcteurs
Il fonctionne, conformément à la norme TBTS • Très Basse Tension de Sécurité, 48 VDC et 24 VAC ?, à des tensions évitant d’avoir recours à des tables d’alimentations électrotechniques complexes et co?teuses.
EPS130000
Pont redresseur Monophasé/Triphasé Didactisé TBTS 150/300 W.
Montage réalisable:
Redresseurs monophasés : A diodes, Mixte symétrique/asymétrique, Tout thyristor, Onduleur assisté.
Redresseurs triphasés : A diodes, Mixte, Tout thyristor, Onduleur assisté.
Important :
L’EPS130 est conçu pour fonctionner en TBTS (Très Basse Tension de Sécurité), ceci présente l’avantage de permettre son utilisation sans avoir recours à une installation électrotechnique coûteuse.
Il est spécialement étudié pour être utilisé en TP, il peut aussi être utilisé en illustration de court (via PC + vidéo projecteur).
En option, deux modules logiciels sont proposés :
étude de la commande d’asservissement sur moteurs AC ou DC
Module de prototypage rapide sous Scilab/Xcos.
EPS210000
Hacheur Onduleur Monophasé Didactisé TBTS 150/300 W.
Montage réalisable:
Hacheurs série et réversibles : Série, Réversible en tension, Réversible en courant, Quatre quadrants, Série double imbriqué (+E/0/?E)
Onduleurs monophasés : Pleine onde à commande décalée, A fréquence variable M.L.I. +E/-E et +E/0/-E, A rapport U/F constant.
Important :
L’EPS210 est conçu pour fonctionner en TBTS (Très Basse Tension de Sécurité), ceci présente l’avantage de permettre son utilisation sans avoir recours à une installation électrotechnique coûteuse.
Il est spécialement étudié pour être utilisé en TP, il peut aussi être utilisé en illustration de court (via PC + vidéo projecteur).
En option, deux modules logiciels sont proposés :
étude de la commande d’asservissement sur moteurs AC ou DC
Module de prototypage rapide sous Scilab/Xcos.
EPS230000
Hacheurs/Onduleurs Monophasés/Triphasés Didactisé TBTS 150/300 W.
Montage réalisable:
Hacheurs série et réversibles :Série, Réversible en tension, Réversible en courant, Quatre quadrants, Série double imbriqué (+E/0/-E)
Onduleurs monophasés : Pleine onde à commande décalée, A fréquence variable M.L.I. +E/-E et +E/0/-E, A rapport U/F constant.
Onduleurs triphasés : Pleine onde à commande décalée, A fréquence variable M.L.I. +E/-E et +E/0/-E, A rapport U/F constant.
Important :
L’EPS210 est conçu pour fonctionner en TBTS (Très Basse Tension de Sécurité), ceci présente l’avantage de permettre son utilisation sans avoir recours à une installation électrotechnique coûteuse.
Il est spécialement étudié pour être utilisé en TP, il peut aussi être utilisé en illustration de court (via PC + vidéo projecteur).
En option, deux modules logiciels sont proposés :
étude de la commande d’asservissement sur moteurs AC ou DC
Module de prototypage rapide sous Scilab/Xcos.
