Ascenseur 5 niveaux 50 entrées sorties (commande Tout Ou Rien ou pile CAN OPEN)
ESD350000
Ascenseur conçu pour l’étude d’un automatisme séquentiel. 23 Entrées / 27 Sorties.
Compatible avec tout Automate Programmable Industriel (API) à entrées sorties de 5 à 24 VDC, point commun.
Systèmes de commande :
• Par interpréteur, simulateur Grafcet sur PC,(étapes, actions conditionnelles, macro-étapes, divergences, convergences..)
• Par API via douilles d’entrées sorties double puits 4 mm, ou toute unité de commande par pile CAN OPEN.
Il permet l’étude de la gestion des colonnes d’ascenseur à grande capacité :
• Priorité à la montée ou à la descente,
• Pré-positionnement de la cabine en attente en fonctions des horaires (matin, midi, soir),
• Gestion de plusieurs colonnes d’ascenseur.
Descriptif :
23 Entrées (sorties API) :
• 8 Voyants d’enregistrement des appels de cabine (passager sur palier),
• 5 voyants d’enregistrement des appels d’étage (passager en cabine),
• 1 Voyant d’enregistrement arrêt d’urgence,
• 5 Commandes d’ouverture/fermeture de porte,
• 1 Commande de montée cabine,
• 1 Commande de descente cabine,
• 1 Commande d’alarme sonore,
• 1 Commande voyant cabine,
27 Sorties (entrées API)
• 5 Appels d’étages (boutons de cabine),
• 4 Appels de cabine pour une montée (boutons d’étage),
• 4 Appels de cabine pour une descente (boutons d’étage),
• 5 Présences cabine à l’étage,
• 5 Détections d’ouverture/fermeture de porte
• 1 Détection de surcharge cabine,
• 1 Arrêt d’urgence (bouton cabine),
• 2 Surcouses.

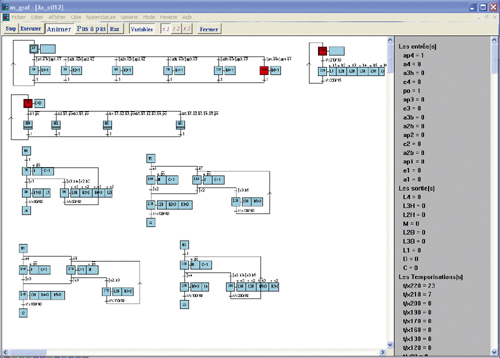

Editeur Grafcet livré en version de base, caractéristiques :
• Editeur, il permet de dessiner le GRAFCET avec les outils de base, étape, transition, divergence/convergence en ET, OU, macro étapes…
• Générateur, il convertit le GRAFCET en un code exécutable, vérifie la syntaxe et la cohérence entre variables cibles et variables utilisées…
• Simulateur, il exécute le GRAFCET en simulation, un « clic » sur la variable d’entrée permet d’activer la transition correspondante, l’ensemble du graphe peut être testé avant essai sur la partie opérative.
• Interpréteur, il permet l’exécution et la commande suivant les modes : pas à pas, trace, rapide.
Quelques caractéristiques :
• 256 étapes, 256 transitions, 256 mémoires 8 bits, macro étapes, possibilité de faire fonctionner simultanément plusieurs Grafcets indépendants.
