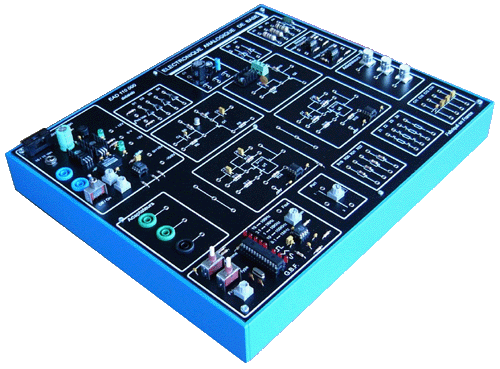

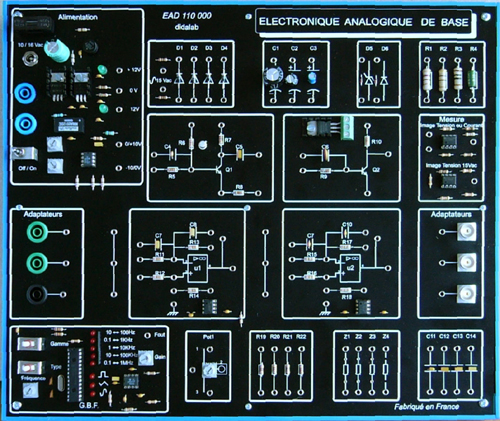

Etude des fonctions analogiques fondamentales

Caractéristiques techniques :

Etude des fonctions électroniques fondamentales :

•  1 Sortie AC pour les TP de redressement,
•  1 Sortie double +/- 12V fixe et une sortie double variable 0-+/-10 Vdc, avec protection court circuits,
• 4 diodes de redressement totalement indépendantes (caractérisation d’une diode, réalisation d’un pont simple ou double alternance),
• Filtrage 3 capacités polarisées de différentes valeurs,
• Diode Zener et diode signal,
• Transistors 2N2222 et BDX33 (transistor ballaste, multivibrateurs amplificateur à transistor),
• 2 Amplificateurs opérationnels pour les travaux pratiques AOP. Montages:
• * suiveurs,
• * comparateurs,
• * intégrateurs,
• * dérivateurs,
• * filtres passe bas, passe haut, passe bande.

Fonctions de service pour l’étude :

•  3 Adaptateurs 4 mm / 2 mm,
• 3 Adaptateurs 2 mm/ BNC,
• 1 Générateur BF 10 Hz 1 MHz sinus carré triangle,
• 1 Générateur de niveau,
• 1 zone de 4 emplacements libres (résistances, selfs, capacités),
• 4 résistances 1/4 W,
• 4 capacités non polarisées,
•  2 montages à entrées différentielles d’adaptation de mesure courant tension pour les travaux pratiques sur les alimentations.
