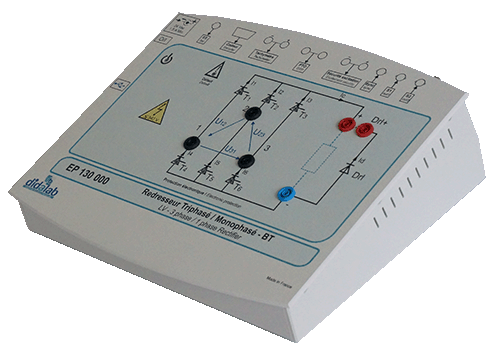

Redresseur Monophasé Triphasé BT 300 W / 700 W (Réf : EP130000)

Caractéristiques techniques :

L’EP130000 est compatible avec de nombreux moteurs. Il est conçu pour faciliter la compréhension par les étudiants de toutes les bases de l’électrotechnique, du fonctionnement du redresseur monophasé simple alternance au PD3 tout thyristor, la création de nouveaux correcteurs de régulation en passant par l’asservissement vitesse sur moteur DC.
Tension d’alimentation admissible : 3 x 240 VAC.
• Courant crête maximal dans chaque interrupteur statique : 2 A
• Rampe d’accélération paramétrable

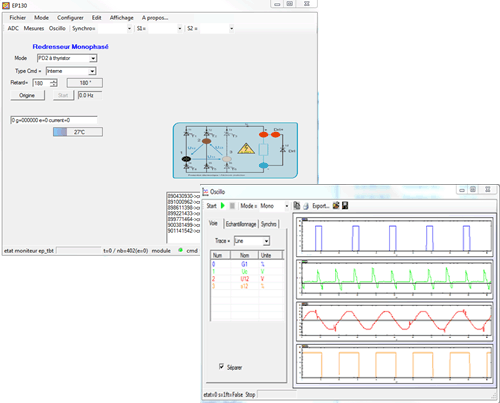

Un logiciel de commande et d’acquisition facilite largement l’utilisation et la compréhension des principes fondamentaux des convertisseurs statiques.

Important :
• Les laboratoires n’ayant de PC sur les paillasses, une option (Réf : EP131000) permet de choisir et régler le montage à étudier.
• L’EP130 est spécialement étudié pour être utilisé en TP, il peut aussi être utilisé en illustration de court (via PC + vidéo projecteur).
• Une commande directe par électronique externe (+/-10 Vdc) est prévue, elle permet de faire réaliser aux étudiants des montages de pilotage de ponts de puissance, il est important de préciser qu’avec ce type de commande externe les sécurités restent actives.

En option :
D_CCA, logiciel d’étude des asservissements de vitesse,
D_Scil, Prototypage rapide, création de nouveau correcteurs.

Accéder à la page de spécifications d’un laboratoire d’électronique de puissance & électrotechnique BT 300W niveau III à IV ou V à VII CITE 2011,  » Cliquez ici «
