Analyseur de puissance triphasée
EMD100010

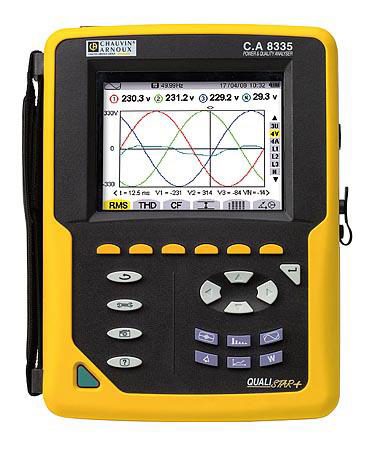

Analyseur type C.A. 8335
Mesure des paramètres de tension, courant, puissance apparente, réactive, active, déformante.
Mesure de Cos φ, tang &phi, harmonique.
Capture et enregistrement simultanés de tous les paramètres.
Mode Inrush sur 10 minutes.
Calcul de puissance déformante.
Simplicité d’emploi éprouvée.
Caractéristiques :
Nombre de voies : 4 entrées tension / 4 entrées courant,
Nombre d’entrées : 5 entrées tension / 4 entrées courant,
Tension (TRMS AC+DC) : 5V à 1000 V,
Fréquence : 40 Hz à 69 Hz,
Puissances : W, VA, var, VAD, PF, DPF, cos &phi, tan&phi,
Energies : Wh, varh, VAh, VADh,
Harmoniques THD : Jusqu?au rang 50,
Interface de communication : USB type B.
Produits associés et complémentaires
EP660000
Hacheur 1 à 4 quadrants, Onduleur monophasé & triphasé 1,5/3 kW.
Montage réalisable:
• Hacheur série, réversible en tension, en courant, 4 quadrants, double imbriqué 0+E0/0?E0,
• Onduleur monophasé, pleine onde, MLI, triphasé, pleine onde, à commande décalée, MLI +/-E, +E/0/-E,U/F constant monophasé ou triphasé, redressement MLI,
• Puissance de fonctionnement 1,5/3 kW.
Toutes les commandes hacheurs, onduleurs monophasés, triphasés sont disponibles en mode MLI intersectives ou à vecteurs d’état (spatial).
Il est intègre des sondes de courant dans chaque branche et est équipé d’un haut niveau de sécurité (protection électronique contre les courts-circuits, rupture d’excitation, verrouillage de la tension de sortie…)
Les sondes de courant et de tension sont intégrées dans les branches du montage de puissance et permettent une visualisation aisée et sécurisée de ces variables sur l’écran du module ou sur oscilloscope via 4 BNC.
En option, deux modules logiciels sont proposés :
étude de la commande d’asservissement sur moteurs AC ou DC
Module de prototypage rapide sous Scilab/Xcos.
EPS130000
Pont redresseur Monophasé/Triphasé Didactisé TBTS 150/300 W.
Montage réalisable:
Redresseurs monophasés : A diodes, Mixte symétrique/asymétrique, Tout thyristor, Onduleur assisté.
Redresseurs triphasés : A diodes, Mixte, Tout thyristor, Onduleur assisté.
Important :
L’EPS130 est conçu pour fonctionner en TBTS (Très Basse Tension de Sécurité), ceci présente l’avantage de permettre son utilisation sans avoir recours à une installation électrotechnique coûteuse.
Il est spécialement étudié pour être utilisé en TP, il peut aussi être utilisé en illustration de court (via PC + vidéo projecteur).
En option, deux modules logiciels sont proposés :
étude de la commande d’asservissement sur moteurs AC ou DC
Module de prototypage rapide sous Scilab/Xcos.
EP360000
Pont de Graëtz monophasé triphasé, gradateur, onduleur assisté 1,5/3 kW.
Montage réalisable:
• Redresseurs triphasé / monophasés : à diodes, Mixte symétrique / asymétrique, Tout thyristor,
• Gradateur triphasé / monophasé, mixte / tout thyristor,
• Onduleur assisté.
• Gradateur aval.
Il est intègre des sondes de courant dans chaque branche et est équipé d’un haut niveau de sécurité (protection électronique contre les courts-circuits, rupture d’excitation, verrouillage de la tension de sortie…)
Les sondes de courant et de tension sont intégrées dans les branches du montage de puissance et permettent une visualisation aisée et sécurisée de ces variables sur l’écran du module ou sur oscilloscope via 4 BNC.
En option, deux modules logiciels sont proposés :
étude de la commande d’asservissement sur moteurs AC ou DC
Module de prototypage rapide sous Scilab/Xcos.
EPS230000
Hacheurs/Onduleurs Monophasés/Triphasés Didactisé TBTS 150/300 W.
Montage réalisable:
Hacheurs série et réversibles :Série, Réversible en tension, Réversible en courant, Quatre quadrants, Série double imbriqué (+E/0/-E)
Onduleurs monophasés : Pleine onde à commande décalée, A fréquence variable M.L.I. +E/-E et +E/0/-E, A rapport U/F constant.
Onduleurs triphasés : Pleine onde à commande décalée, A fréquence variable M.L.I. +E/-E et +E/0/-E, A rapport U/F constant.
Important :
L’EPS210 est conçu pour fonctionner en TBTS (Très Basse Tension de Sécurité), ceci présente l’avantage de permettre son utilisation sans avoir recours à une installation électrotechnique coûteuse.
Il est spécialement étudié pour être utilisé en TP, il peut aussi être utilisé en illustration de court (via PC + vidéo projecteur).
En option, deux modules logiciels sont proposés :
étude de la commande d’asservissement sur moteurs AC ou DC
Module de prototypage rapide sous Scilab/Xcos.
ELS310000
Le banc de charge BICMAC est spécialement conçu pour l’étude de :
• L’ELECTROTECHNIQUE,
• L’ELECTRONIQUE DE PUISSANCE,
• L’AUTOMATIQUE, (asservissement de vitesse, position, création de nouveaux correcteurs
Il fonctionne, conformément à la norme TBTS (Très Basse Tension de Sécurité), 48 VDC et 24 VAC ,
à des tensions évitant d’avoir recours à des tables d’alimentations électrotechniques complexes et coûteuses.
Ensemble de génération de charge pour réaliser les essais de relevés de caractéristiques de moteurs CC, AC.
• Plusieurs types de charges sont disponibles, fonction de la vitesse, carré de la vitesse, constante, inertielle,
• Acquisition des grandeurs caractéristiques des moteurs CC et AC(vitesse, couple, courant, tension),
• Tracés des courbes typiques, couple fonction de la vitesse, rendements…
