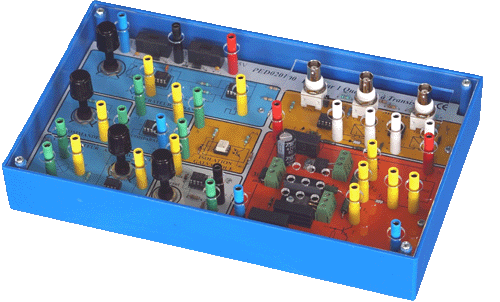

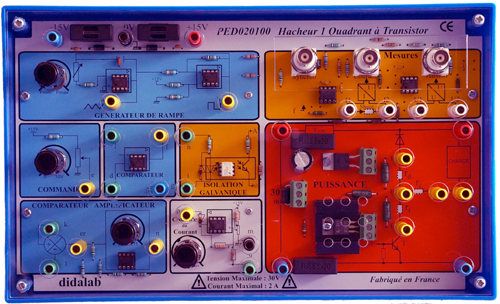

Hacheur 1Q dévolteur – survolteur 30V/2A
PED020100
Module hacheur dévolteur survolteur 30 V / 2 A avec ou sans contrôle de courant.
Permet l’étude fonctions de base d’un hacheur en très basse tension,
des shunts placés dans les branches et des adaptateurs différentiels permettent de visualiser les courants et tensions sur un oscilloscope standard.
Fonctionnalités & Caractéristiques techniques :
Étude du hacheur:
- en mode dévolteur (ou série)
- en mode survolteur (ou parallèle)
Éléments:
- Isolation galvanique par optocoupleurs,
- shunts dans chaque branche permettant la visualisation des courants,
- Commande linéaire du rapport cyclique par tension continue entre -10V à +10V
- Contrôle en courant réglable entre 0 et 2A
Caractéristiques:
- Tension d’alimentation : 30 V,
- Intensité maximale : 2 A,
- Fréquence de hachage : 200 Hz à 2 kHz,
Documents disponibles
