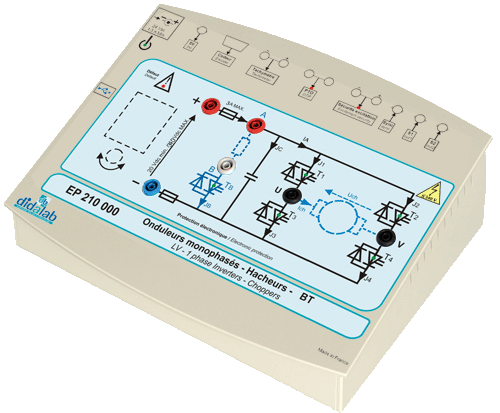

Hacheur onduleur monophasé BT 300 W / 700 W, (Réf : EP210000)

Caractéristiques techniques :

L’EP210000 est compatible avec de nombreux moteurs. Il est conçu pour faciliter la compréhension par les étudiants de toutes les bases de l’électrotechnique, du fonctionnement du convertisseur série à la création de nouveaux correcteurs de régulation en passant par l’asservissement vitesse position sur hacheur 4 quadrants.
Tension d’alimentation admissible : 60 VDC à 340V DC
• Courant crête maximal dans chaque interrupteur statique : 2 A
• Fréquences de 1 Hz à 20 kHz
• Rampe d’accélération paramétrable
• Rapport cyclique variable entre 0% et 100%
• Temps mort réglable,

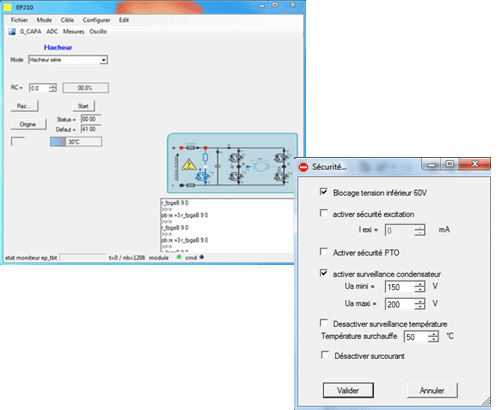

Un logiciel de commande et d’acquisition facilite largement l’utilisation et la compréhension des principes fondamentaux des convertisseurs statiques.

Important :
• Les laboratoires n’ayant de PC sur les paillasses, une option (Réf : EP211000) permet de choisir et régler le montage à étudier.
• Il est spécialement étudié pour être utilisé en TP, il peut aussi être utilisé en illustration de court (via PC + vidéo projecteur).
• Une commande directe par électronique externe (+/-10 Vdc) est prévue, elle permet de faire réaliser aux étudiants des montages de pilotage de ponts de puissance, (commande statique pour un hacheur, commande modulée pour un onduleur), il est important de préciser qu’avec ce type de commande externe les sécurités restent actives.

En option :
D_CCA, logiciel d’étude des asservissements de vitesse et/ou position (fonction de la partie opérative),
D_Scil, Prototypage rapide, création de nouveau correcteurs.
