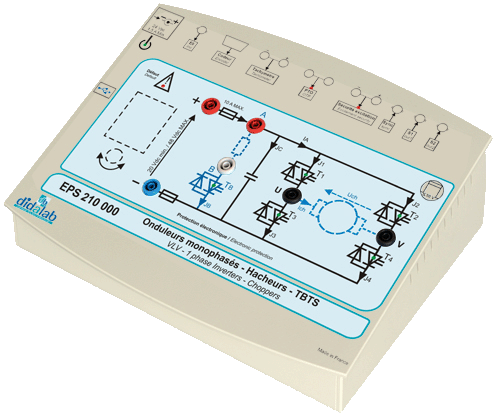

Hacheur onduleur monophasé TBTS 150/300 W

L’EPS210000 est compatible avec de nombreux moteurs.
Il est conçu pour faciliter la compréhension par les étudiants de toutes les bases de l’électrotechnique, du fonctionnement du convertisseur série,
à la création de nouveaux correcteurs de régulation en passant par l’asservissement vitesse position sur hacheur 4 quadrants.

Caractéristiques techniques :

• Tension d’alimentation admissible : 10 VDC à 48V DC
• Courant crête maximal dans chaque interrupteur statique : 10 A
• Fréquences de 1 Hz à 20 kHz
• Rampe d’accélération paramétrable
• Rapport cyclique variable entre 0% et 100%
• Temps mort réglable,

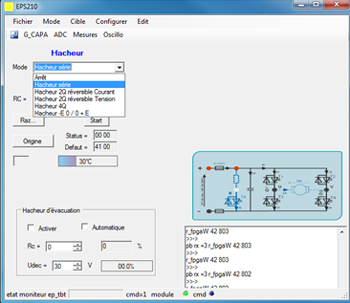

Un logiciel de commande et d’acquisition facilite largement l’utilisation et la compréhension des principes fondamentaux des convertisseurs statiques.

Montages Étudiés :

Hacheurs série et réversibles :
• Série
• Réversible en tension
• Réversible en courant
• Quatre quadrants
• Série double imbriqué (+E/0/?E)

Onduleurs monophasés :
• Pleine onde à commande décalée,
• A fréquence variable M.L.I. +E/-E et +E/0/-E,
• A rapport U/F constant.

Important :
• Les laboratoires n’ayant de PC sur les paillasses, une option (Réf : EP211000) permet de choisir et régler le montage à étudier.
• Il est spécialement étudié pour être utilisé en TP, il peut aussi être utilisé en illustration de court (via PC + vidéo projecteur).
• Une commande directe par électronique externe (+/-10 Vdc) est prévue, elle permet de faire réaliser aux étudiants des montages de pilotage de ponts de puissance, (commande statique pour un hacheur, commande modulée pour un onduleur), il est important de préciser qu’avec ce type de commande externe les sécurités restent actives.

Options :

• EPS210200 : D_CCA, module logiciel de pilotage d’asservissement de vitesse sur moteur CC 300W,

• EPS210800: D_Scil, compilateur graphique sous Scilab/Xcos.

Accéder à la page de spécifications d’un laboratoire d’électronique de puissance & électrotechnique BT 300W niveau III à IV ou V à VII CITE 2011,  » Cliquez ici «
