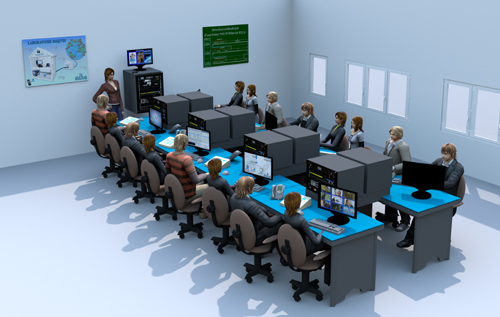

Laboratoire de formation d’experts en développement d’architectures réseaux et convergence VDI
ETR400B
Expertise en architecture Réseaux informatique(HTTP,FTP,SIP,RTSP,IGMP).
Le laboratoire Did@VDI++ est totalement autonome, il est isolé du réseau Internet.
Cette particularité présente quatre avantages majeurs :
• Toute fausse manipulation faite par les élèves ne provoquera aucun dommage sur le réseau de l?établissement,
• Etant totalement isolé de l’extérieur, seul le professeur a accès au choix des images et vidéos disponibles sur les services HTTP, FTP, ceci élimine tout risque de visite sur des sites sensibles,
• Les configurations sont sauvegardées dans le serveur central, facilitant la réinitialisation du laboratoire via une interface LCD de configuration,
• Un port « miroring » permet la visualisation de l’intégralité du trafic réseau sans risque « d’indiscrétions »,
• 1 à 8 stations étudiant intégrant : serveur sous Linux, routeur, switch et périphériques,
De plus il intègre :
• Travaux pratiques détaillés et progressifs,
• Vidéo-démonstrations pédagogiques expliquant le fonctionnement des protocoles,
• Tests d’évaluation avec notation automatique.
Caractéristiques techniques :
Baie informatique principale 12 Unités incluant :
Structure matérielle :
• Serveur de données : HTTP, FTP, Voix SIP, RTP et QOS, Vidéo : HTTP, RTSP, Interface WEB de gestion des services
• Routeur 4 ports port, 1 Wan, Wifi/switch 8 ports,
• Module d’adaptation IP/HDMI, Set-Top Box avec sa télécommande,
• Panneau de brassage,
• Unité de conditionnement électrique avec protection différentielle.
Pédagogie :
• Travaux pratiques détaillés et progressifs,
• Vidéo-démonstrations pédagogiques expliquant le fonctionnement des protocoles,
• Tests d’évaluation avec notation automatique.

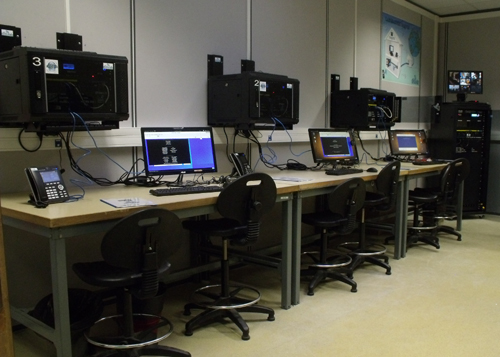

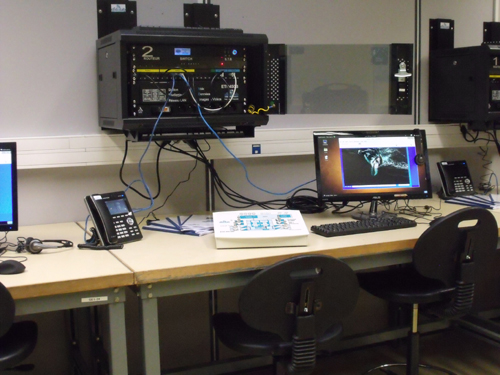

Station de développement étudiant (1 à 8)
Baie 6 Unités incluant :
• serveur sous Linux,
• Routeur 4 ports LAN + 1 Wan, Wifi,
• Switch 8 ports,
• Module d’adaptation IP/HDMI, Set-Top Box avec sa télécommande,
• Panneau de brassage.
Poste « Voix »
• Téléphone sur protocole SIP avec écran graphique permettant la visioconférence,
Poste « développement et transmission de données »
• Un poste élève PC sous Linux équipé de Webcam, écran HDMI, casque avec microphone.
Travaux Pratiques :
Réseau :
• Câblage du panneau de brassage,
• Configuration du Switch, (paramétrage des VLAN Niveau 2, port mirroring,)
• Configuration du routeur, (plage IP, DHCP, VLAN Niveau 3).
Mise en place Services Données dans le serveur :
• Configuration et administration du serveur par accès SSH,
• Mise en œuvre d’un serveur FTP,
• Mise en œuvre d’un serveur Web dynamique par PHP,
• Création et génération d’une base de données MySQL,
• Installation et configuration d’un serveur email (SMTP, POP3).
Mise en place Services Voix dans le serveur :
• Installation et paramétrage d’un serveur IPBX sous Astérisk,
• Mise en œuvre d’une architecture IPBX et téléphone IP SIP
• Configuration des comptes SIP, (téléphone logiciel et matériel, Boîtes vocales?),
• Analyse des protocoles SIP et RTP.
Mise en place Services Images dans le serveur :
• Installation et configuration d’un service IPTV avec client STB et HTPC,
• Mise en place d’un service de vidéosurveillance.
Pour accéder à la page de spécifications d’un laboratoire d’informatique VDI niveau V à VII CITE 2011,
» Cliquez ici «
Vidéos de démonstration
Documents disponibles
Produits associés et complémentaires
Manuel de Travaux Pratiques : Serveur VoIP en lignes de commande,(Durée prévue : 40 h)
• Configuration Asterisk : gestion compte SIP, appel, boite vocale.
• Configuration Trunk : appel distant inter-serveur Asterisk.
• Scénario complet d’uun serveur VoIP.
• Mise en œuvre d’uune Interface WEB de contrôle.
Manuel de Travaux Pratiques : Découverte de la convergence VDI, (Durée prévue : 28 h)
• Protocole FTP
• Protocole HTTP
• Service vidéo, Protocoles RTSP et IGMP
• Protocole Voix, fonctions téléphoniques
• Voix, Protocoles SIP et RTP
• Qualité de service, (QOS) appliquée à la téléphonie
• Protocole ARP
• Protocole DHCP
Manuel de Travaux Pratiques (durée prévue 28 h) :
• Découverte Commutateur (swicht)
• VLANs (Niveau 1 & 2)
• Découverte Routeur
• Routage Statique
• Routage dynamique (RIP)
Manuel de Travaux Pratiques : Contrôleur de domaine (DNS, serveur mail), (Durée prévue : 24 h)
• Serveur de domaine
• Serveur DNS, Protocole HTTP
• serveur Mail
Manuel de Travaux Pratiques : Serveur Streaming et VOD, (Durée prévue : 24 h)
• Prise en main logiciel VLC.
• Encodage, diffusion, et réception Streaming (interface graphique)
• Encodage, diffusion, et réception Streaming (ligne de commande)
• Service Vidéo à la demande
• Intégration Streaming et VOD dans un serveur PHP.
Manuel de Travaux Pratiques (durée prévue 16 h) :
• IPBX • Appels Voip
• Trunk, interconnexion Voix en SIP.
Manuel de Travaux Pratiques (durée prévue 40 h) :
• HTML
• PHP
• Création de Bases/Tables SQL, import & export, gestion de droits
• Mise en œuvre d’uun site WEB (HTML/PHP et SQL)
Manuels de Trvaux Pratiques (durée prévue 24 h):
• TP Vidéo 1 : IPTV • Service Web Video et Clients Set Top Boxes
• TP Vidéo 2 : IPTV?Service Magnétoscope Numérique et Clients MediaCenter
• TP Vidéo 3 : Service VideoSurveillance.
