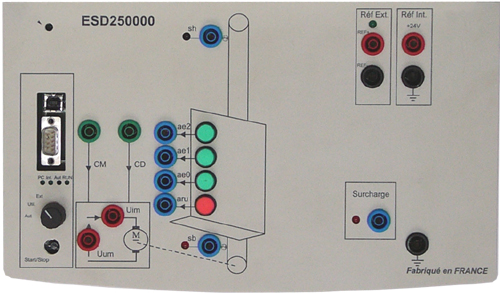

Monte-charge à 3 niveaux 18 Entrées Sorties Tout Ou Rien

Caractéristiques :

• Monte charge à 3 niveaux 18 Entrées Sorties Tout Ou Rien, compatible avec tout Automate Programmable Industriel (API) ayant des entrées sorties de 5 à 24 VDC, point commun au + ou au -,

Description des entrées (sorties organe de commande),

• 3 visualisations de prise en compte des appels de cabine,
• 1 commande de montée,
• 1 Commande de descente,
• 3 visualisations de prise en compte d’appels d’étage.

Sorties (entrées organe de commande) :

• 3 appels de cabine présents sur la face avant verticale,
• 3 appels d?étage (interne à la cabine, présents sur le panneau de commande),
• 3 détections avec visualisation de présence cabine
• Arrêt d’urgence avec visualisation,
• Détection de surcharge cabine
• Images des tension et courant du moteur de levage cabine
Alimentation intégrée 230V/50Hz

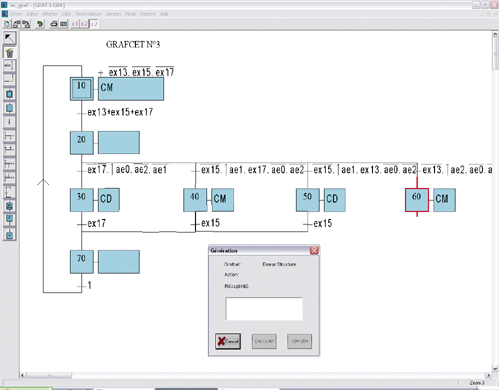

Editeur Grafcet livré en version de base, caractéristiques :

• éditeur, il permet de dessiner le GRAFCET avec les outils de base, étape, transition, divergence/convergence en ET, OU, macro étapes…
• Générateur, il convertit le GRAFCET en un code exécutable, vérifie la syntaxe et la cohérence entre variables cibles et variables utilisées…
• Simulateur, il exécute le GRAFCET en simulation, un « clic » sur la variable d’entrée permet d’activer la transition correspondante, l’ensemble du graphe peut être testé avant essai sur la partie opérative.
• Interpréteur, il permet l’exécution et la commande suivant les modes : pas à pas, trace, rapide.
Quelques caractéristiques :
• 256 étapes, 256 transitions, 256 mémoires 8 bits, macro étapes, possibilité de faire fonctionner simultanément plusieurs Grafcets indépendants.
