Régulation de débit et température d’air

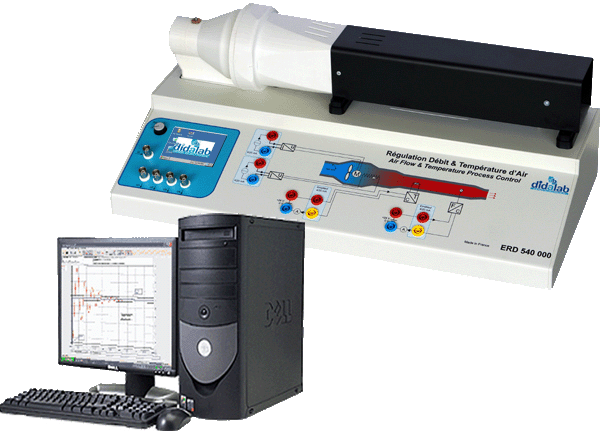

ERD540000 : Système d’étude d’une régulation simple de débit ou de température d’air, cascade de débit et température d’air.
Les capteurs de débits et température sont de type industriel et sont directement interfacés en boucle de courant 4/20 mA.
Le système de commande intégré permet l’étude des correcteurs P, I, D, Transformée en Z, logique floue, compensation de temps mort etc..
En option :
Module de prototypage rapide sous Scilab/XCOS.
Fonctions étudiées :
• Etude d’une boucle de courant,
• Essai en Boucle Ouverte d’une commande de débit d’air (constante de temps 380 ms environ),
• Essai en Boucle Ouverte d’une commande de température sur flux d’air (constante de temps 22 s environ),
• Régulation d’un débit avec correcteur : P, P I, PID, transformée en Z
• Régulation de température d’air avec correcteur : P, P I, PID, transformée en Z, par action négative sur débit, cascade et bi-boucle,
En option :
ERD540800,

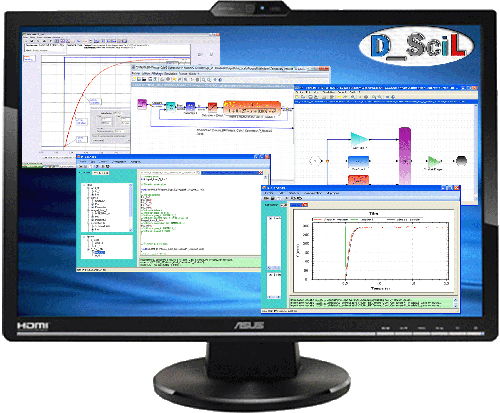

D_Scil : Module de prototypage rapide sous Scilab/XCOS,
création de correcteurs temps réels (retour d’état, modèle interne, RST…),
implémentation dans l’environnement de pilotage et acquisition des courbes de réponse.

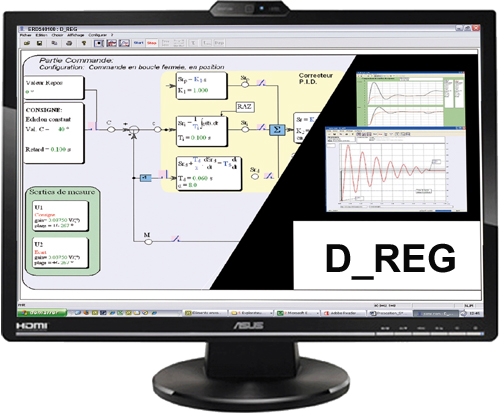

Une version d’évaluation gratuite D_CCA_Eval de notre logiciel D_CCA (Contrôle Commande dans le domaine de l’Automatique) est téléchargeable sur notre site. Celle-ci permet au lecteur de découvrir tout le potentiel pédagogique de D_CCA.
Pour accéder à la page de spécifications d’un laboratoire d’automatique niveau III à IV ou V à VII CITE 2011, » Cliquez ici «
Documents disponibles
Produits associés et complémentaires
• Identification en Boucle Ouverte (BO),
• Etude en Boucle Fermée (BF) avec correction Proportionnelle (P),
• Etude en BF avec correction P. + Intégrale (PI),
• Etude en BF avec correction P.+ I. + Dérivée (PID),
• Correcteur PID isolé (en boucle ouverte),
• Avec Compensateur de Temps Mort (CTM),
• Prototypage Rapide avec • Scilab-Xcos • dans le domaine continu.
Le cœur logiciel fonctionne sous Windows, il pilote de nombreux équipements d’automatique, de régulation, d’électronique de puissance.
Il permet :
• Le lancement des essais en temps réel,
• La récupération des courbes temporelles et fréquentielles,
• La génération de signaux de commande (sinus, carré, triangle…)
• L’analyse des résultats, constante de temps, dépassement, déphasage…
Une version d’évaluation gratuite
D_CCA_Eval de notre logiciel D_CCA (Contrôle Commande dans le domaine de l’Automatique) est téléchargeable sur notre site. Celle-ci permet au lecteur de découvrir tout le potentiel pédagogique de D_CCA.
• Identification en Boucle ouverte (BO)
• Etude en Boucle Fermée (BF)avec correction Proportionnelle (P)
• Etude en Boucle Fermée (BF)avec correction Proportionnelle et Intégrale (PI)
• Etude en Boucle Fermée (BF)avec correction Proportionnelle,Intégrale et Dérivée (PID)
• Prototypage Rapide avec « Scilab-Xcos » dans le domaine continu
• Régulation dans le domaine numérique
• Prototypage Rapide avec « Scilab-Xcos » dans le domaine numérique
• Régulation Tout ou Rien (TOR)
• Régulation par logique floue.
• Boucle Fermée avec correction de type proportionnel et zéro numériques
• Boucle Fermée avec correction de type intégrale et zéro numériques
• Prototypage Rapide dans le domaine numérique
• Boucle Fermée avec correction TOR
• Boucle Fermée avec correction par logique floue
