Système VDI didactique (convergence Voix Données Images)
ETR300B
Serveurs HTTP, FTP, SIP, RTSP, IGMP.
Le laboratoire Did@VDI-ETR300B est totalement autonome, il est isolé du réseau Internet.
Cette particularité présente quatre avantages majeurs :
• Toute fausse manipulation faite par les élèves ne provoquera aucun dommage sur le réseau de l?établissement,
• étant totalement isolé de l’extérieur, seul le professeur a accès au choix des images et vidéos disponibles sur les services HTTP, FTP, ceci élimine tout risque de visite sur des sites sensibles,
• Toutes les configurations sont sauvegardées dans le serveur central, rendant très simple la réinitialisation du laboratoire via une interface LCD de configuration,
• Un port « miroring » permet la visualisation de l’intégralité du trafic réseau sans risque « d’indiscrétions ».
• 2 serveur de développement permettent aux étudiants de mettre en œuvre leur propres applicatifs: téléphonie SIP, vidéo-surveillance, …
De plus il intègre :
• Travaux pratiques détaillés et progressifs,
• Vidéo-démonstrations pédagogiques expliquant le fonctionnement des protocoles,
• Tests d’évaluation avec notation automatique.
Caractéristiques techniques :
Le laboratoire ETR300B est évolutif de 1 à 4 postes de travail (4 binômes).
Structure matérielle :

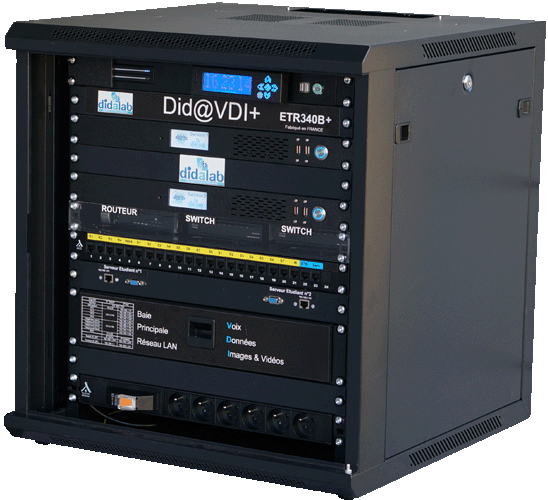

Baie informatique 12 Unités incluant :
• Serveur de données : HTTP, FTP, Voix SIP, Vidéo : HTTP, RTSP, Interface WEB de gestion des services,
• 2 serveurs étudiants,
• Routeur, 2 switchs (2x 8 + 4 ports LAN 1 port Wan, 1 port Wifi),
• Panneau de brassage,
• Unité de conditionnement électrique avec protection différentielle,
Pédagogie :
• Travaux pratiques détaillés et progressifs,
• Vidéo-démonstrations pédagogiques expliquant le fonctionnement des proctocoles,
• Tests d’évaluation avec notation automatique.
Poste « Voix »
• Téléphone sur protocole SIP avec écran graphique permettant la visioconférence, QOS,
Poste « Transmission de données »
• Un poste élève PC sous Linux équipé de Webcam,casque avec microphone,
• Travaux Pratiques de découverte Linux,
• Travaux Pratiques de programmation en langage C.
Poste « Images & Vidéos »
• Module d’adaptation IP/HDMI, Set-Top Box avec sa télécommande,
• Ecran avec entrée HDMI.
L’ETR300B a été récompensé d’un Award2012 par WORLDDIDAC association mondiale de fabricants de matériels pédagogiques.
Pour accéder à la page de spécifications d’un laboratoire d’informatique VDI niveau V à VII CITE 2011,
» Cliquez ici «
Vidéos de démonstration
Documents disponibles
Produits associés et complémentaires
Manuel de Travaux Pratiques : Serveur VoIP en lignes de commande,(Durée prévue : 40 h)
• Configuration Asterisk : gestion compte SIP, appel, boite vocale.
• Configuration Trunk : appel distant inter-serveur Asterisk.
• Scénario complet d’uun serveur VoIP.
• Mise en œuvre d’uune Interface WEB de contrôle.
Manuel de Travaux Pratiques (durée prévue 16 h) :
• IPBX • Appels Voip
• Trunk, interconnexion Voix en SIP.
Manuel de Travaux Pratiques « Système d’exploitation Linux », durée 8h.
• Présentation Linux,
• Linux en mode graphique,
• Linux en mode texte,
• L’aide sous Linux,
• Droits et propriétaires,
• Commandes utiles.
Manuels de Trvaux Pratiques (durée prévue 24 h):
• TP Vidéo 1 : IPTV • Service Web Video et Clients Set Top Boxes
• TP Vidéo 2 : IPTV?Service Magnétoscope Numérique et Clients MediaCenter
• TP Vidéo 3 : Service VideoSurveillance.
Manuel de Travaux Pratiques « Programmation en langage C sur PC clients », durée : 32 h.
• Compilateur Gcc AsheWare,
• Compilation de plusieurs fichiers C,
• Pour aller plus loin.
Manuel de Travaux Pratiques : Découverte de la convergence VDI, (Durée prévue : 28 h)
• Protocole FTP
• Protocole HTTP
• Service vidéo, Protocoles RTSP et IGMP
• Protocole Voix, fonctions téléphoniques
• Voix, Protocoles SIP et RTP
• Qualité de service, (QOS) appliquée à la téléphonie
• Protocole ARP
• Protocole DHCP
Manuel de Travaux Pratiques (durée prévue 40 h) :
• HTML
• PHP
• Création de Bases/Tables SQL, import & export, gestion de droits
• Mise en œuvre d’uun site WEB (HTML/PHP et SQL)
