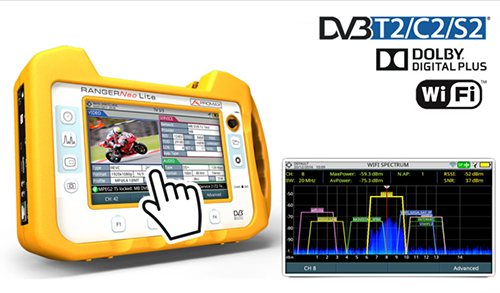

RANGER Neo Lite: Mesureur de champ TV et Satellite multifonction Analyseur WIFI
EMD038230
Nouveau de mesureurs de champ multifonction.
Le RANGER Neo Lite est la nouvelle génération de mesureurs de champ multifonction pour TV, Satellite et Wifi,
Cet analyseur a été conçu non seulement pour assister l’installateur TV dans ses activités traditionnelles
mais aussi pour l’aider à faire face aux nouveaux défis technologiques liés aux communications « sans fil » et aux nouvelles plateformes de diffusion vidéo.
Caractéristiques techniques :
Synthèse numérique de fréquence :
De 5 à 1000 MHz (terrestre) et de 950 à 2150 MHz (satellite)
STANDARD DVB :
- DVB-T, DVB-T2
- DVB-C, DVB-C2, QAM Annex C
- DVB-S, DVB-S2, DVB-S2 multistream, DSS
- Dolby Digital Plus
- Wifi
MESURE DE SIGNAUX NUMÉRIQUES :
- DVB-T2 (COFDM),
- DVB-S2 (QPSK/8PSK),
- DVB-C2 (COFDM),
- DVB-T (COFDM),
- DVB-S (QPSK),
- DVB-C (QAM).

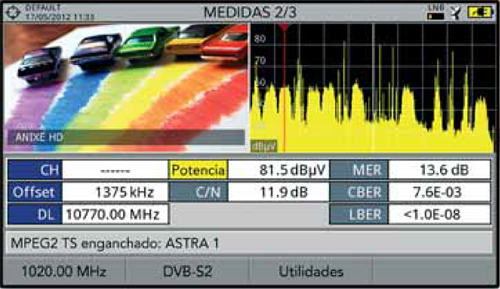

ANALYSEUR DE SPECTRE
FONCTIONS :
- Diagramme de la constellation pour touts les standard DVB
- StealthID (identification instantanée de signal)
- DVB-S2 multistream
- PLS (physical layer scrambling)
- Analyseur de spectre ultra rapide (balayage de 70 ms) avec Peak Hold
• Compatible avec wbLNB (wideband LNB)
• Compatible avec dCSS LNB(protocols EN50494 / EN50607) - Monitorage de signal
- Field strength
- Planificateur de tâches
- Décodage du H.265
- Analyseur WiFi
Une connexion sur PC permet le transfert des courbes en vue d’analyser les résultats et faire des comptes-rendus.
