Redresseur monophasé à thyristors 30 V/2A
PED020500

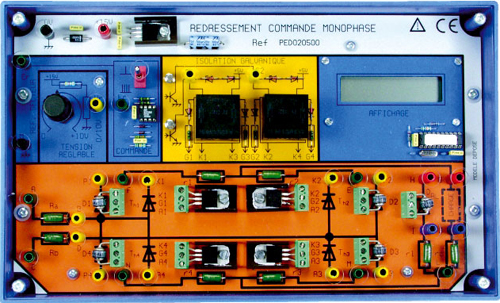

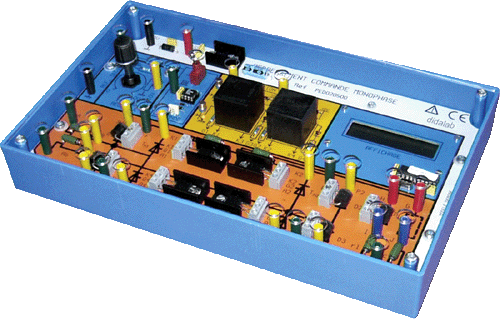

Module redresseur monophasé à thyristors 30 V / 2A.
étude des ponts à diodes, à thyristors, mixtes, mono et double alternance.
Des shunts sont placés dans chaque branche pour permettre la visualisation des courants..
Fonctionnalités & Caractéristiques techniques :
Redresseur Non commandé :
- mono alternance
- double alternance
Redresseur Commandé :
- mono alternance pont tout thyristor
- double alternance pont tout thyristor
- double alternance pont thyristors et diode de roue libre
- double alternance avec pont mixte
- double alternance avec pont mixte et diode de roue libre.
