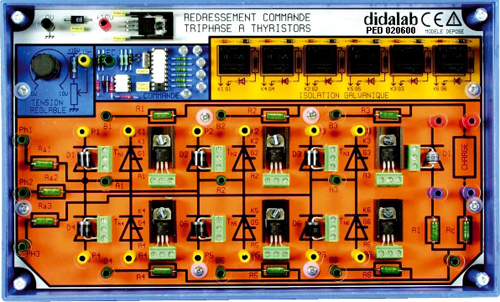

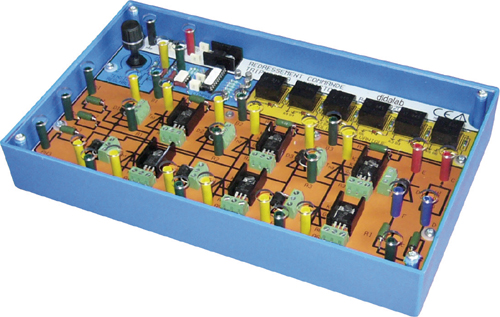

Redresseur triphasé à thyristors – onduleur assisté 30 V/2A
PED020600
Module redresseur triphasé commandé, non commandé, à thyristors, onduleur assisté avec/sans diode de roue libre.
Des shunts sont placés dans les branches afin de visualiser sur oscilloscope, le courant dans les branches.
Fonctionnalités & Caractéristiques techniques :
Non commandé :
- Triphasé simple alternance (P3)
- Triphasé double alternance (PD3)
Commandé :
- Triphasé commandé simple alternance pont tout thyristor
- Triphasé commandé double alternance pont tout thyristor avec et sans diode de roue libre,
- Triphasé mixte avec et sans diode de roue libre,
- Onduleur assisté.
